Produit phare

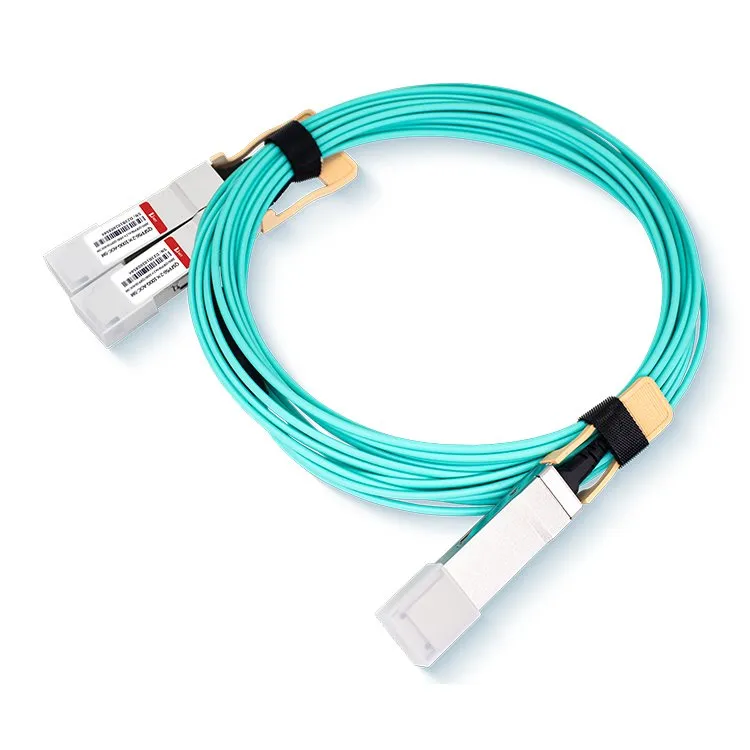

● Câble optique actif avec répartition de QSFP56 200G à deux QSFP28 100G
● Débit de données jusqu'à 53,125 Gbit/s par canal de modulation PAM4
● Matrice VCSEL 850 nm et matrice PD intégrées
● Fonction DDM implémentée
● Enfichable à chaud
● Faible dissipation de puissance,<4W on 200G end, <3W on 100G end
● Plage de température du cas de fonctionnement commercial : 0 degrés à 70 degrés
● Conforme à ROHS2.0
Applications
● Centres de données et réseaux cloud
● Systèmes 200G InfiniBand HDR
étiquette à chaud: QSFP56 200Câble AOC breakout G à 2X100G, Chine QSFP56 200Câble AOC breakout G à 2X100G fabricants, fournisseurs, usine, Émetteur-récepteur multi-gigabit 50g, émetteur-récepteur CWDM, câble USB-C, Émetteur-récepteur optique pour les tests, câble pour les joueurs des médias, Câble de rupture de type signalage numérique
Notes maximales absolues
|
Produit |
Module L |
Protocole |
Taux nominal |
Caractéristiques |
|||||
|
Agrégat (Gbit/s) |
Électrique Voies (Crédit : Gbaud) |
Ppm |
Grande vitesse Électrique |
Pré-FEC TEB maximum |
Lien |
||||
|
200G fin |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 pour InfiniBande HDR ; 2,4E-4 pour 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
Par 100G fin |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
Paramètre |
Symbole |
Unité |
Min. |
Max. |
|
|
Température de fonctionnement du boîtier |
Haut |
degré |
0 |
70 |
|
|
Plage de température de stockage |
Ts |
degré |
-40 |
85 |
|
|
Humidité relative |
RH |
% |
0 |
85 |
|
|
Tension d'alimentation |
VCC |
V |
-0.5 |
3.6 |
|
Conditions de fonctionnement recommandées
|
Paramètre |
Symbole |
Unité |
Min. |
Tapez |
Max. |
|
|
Température du boîtier de fonctionnement Gamme |
Tca |
Oc |
0 |
/ |
70 |
|
|
Tension d'alimentation |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
Définition des ports électriques
|
Paramètre |
Symbole |
Unité |
Min. |
Tapez |
Max. |
Remarques |
|
Tension d'alimentation |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Consommation d'énergie |
ordinateur |
W |
4 |
Fin 200G |
||
|
3 |
Fin 100G |
|||||
|
Émetteur |
||||||
|
Impédance différentielle d'entrée |
NIR |
Ω |
80 |
100 |
120 |
|
|
Swing d'entrée de données asymétrique |
NIV |
mVp-p |
90 |
500 |
||
|
Tension de désactivation de transmission |
VDI |
V |
2 |
VCCHOST |
||
|
Tension d'activation de transmission |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Tension d'affirmation de défaut de transmission |
VFA |
V |
2 |
VCCHOST |
||
|
Tension de désaffirmation du défaut de transmission |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Récepteur |
||||||
|
Swing de sortie de données asymétrique |
VOD |
mVp-p |
200 |
500 |
||
|
Défaut LOS |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LDV normale |
VLOSNR |
V |
VÉ |
VEE+0.8 |
||
|
Inadéquation de terminaison différentielle |
% |
10 |
||||
|
Communication IIC |
||||||
|
Fréquence d'horloge IIC |
- |
KHZ |
/ |
100 |
400 |
|
|
étirement de l'horloge |
- |
nous |
/ |
/ |
500 |
|
Carte mémoire des modules
Compatible avec CMIS rév 4.0/ SFF8636
Informations de commande
|
Numéro de pièce |
Description |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 vers 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 vers 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 vers 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 vers 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 vers 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 vers 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 vers 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 vers 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 vers 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 à 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 vers 2xQSFP28 SR2 AOC xxM |
FAQ
1. Qu'est-ce qu'un câble optique actif ?
R : Un câble optique actif (AOC) est un câble de transmission de données à haut débit qui intègre la technologie de fibre optique à des composants électriques pour permettre le transfert de signaux de données sur de longues distances. Il est fréquemment utilisé dans des applications telles que les centres de données, le calcul haute performance et les systèmes de réseau.
2. Quelle est la différence entre les câbles actifs et passifs ?
R : En résumé, alors que les câbles actifs et passifs servent à transmettre des signaux, les câbles actifs intègrent des composants électroniques intégrés pour gérer et améliorer activement le signal, tandis que les câbles passifs s'appuient uniquement sur les propriétés inhérentes du matériau conducteur pour la transmission du signal. .
3. Quelle est la longueur maximale du câble optique actif ?
R : La longueur maximale d'un câble optique actif peut varier en fonction de facteurs tels que la qualité du câble, le débit de données et la technologie spécifique utilisée. Cependant, les câbles optiques actifs peuvent potentiellement atteindre des distances de transmission beaucoup plus longues que les câbles passifs. Dans certains cas, les câbles optiques actifs peuvent atteindre des distances de transmission allant jusqu'à plusieurs centaines de mètres, voire plusieurs kilomètres, selon la technologie et l'application. Il est important de noter que la longueur maximale spécifique dépendra des spécifications du produit fournies par le fabricant du câble optique actif.
