Description

Paramètres techniques

Caractéristiques du produit

●Conforme à QSFP-DD MSA
●Conception MUX/DEMUX à 4 voies CWDM
●100G Lambda MSA 400G-FR4 Conforme aux spécifications
●Consommation électrique maximale 10 W
●Transmission jusqu'à 2 km sur fibre monomode (SMF) avec FEC
●Alimentation unique +3,3 V

●Connecteur LC duplex
●Réclamation RoHS

Applications

●Ethernet 400G BASE-FR4
●Interconnexion du centre de données

●Interconnexion InfiniBand
●Réseau d'entreprise

étiquette à chaud: Émetteur-récepteur optique 400g qsfp-dd fr4 2km, Chine Émetteur-récepteur optique 400g qsfp-dd fr4 2km fabricants, fournisseurs, usine, QSFP-40G-ER4 SFP-1G-ER SFP-10G-BIDI-1490-80 QSFP-40G-ZR4 SFP-10G-ER

Notes maximales absolues

Paramètre	Symbole	Min.	Max.	Unités
Température de stockage Range	Tsrg	-40	+85	degré
Tension d'alimentation	VCC	0	4	V
Relatif Humidité	RH	10% à 90% sans condensation

Conditions de fonctionnement recommandées

Paramètre	Symbole	Min.	Max.	Unités
Température de stockage Range	Tsrg	-40	+85	degré
Tension d'alimentation	VCC	0	4	V
Relatif Humidité	RH	10% à 90% sans condensation

Spécifications optiques de l'émetteur

Émetteur Paramètre	voie	Min.		Typique		Max.		Unités
Puissance de lancement moyenne par voie		-3.3				3.5		Dbm
Puissance de lancement moyenne totale						9.3		Dbm
Modulation optique Dutter Amplitude (OMA extérieure), chaque voie		-0.3				3.7		Dbm
Différence de puissance de lancement entre n'importe quel deux voies (OMA extérieure)						4			Db
Puissance de lancement moyenne par voie à l'état TX Off						-20			Dbm
Puissance de lancement dans l'OMA extérieur moins TDECQ, chaque voie pour ER supérieur ou égal à 4,5 dB pour les urgences<4.5dB	-1.7 -1.6			Dbm
Fermeture des yeux de l'émetteur et de la dispersion pour PAM4, chaque voie					3.4		Db
Taux d'extinction			3.5				Db
Bruit d'intensité relative (OMA)					-136		dB/Hz
Ration de suppression en mode latéral (SMSR)			30				Db
Tolérance de perte de réflexion optique					17.1		Db
Réflectance de l'émetteur					-26		Db
Précision de surveillance de la puissance de sortie de l'émetteur			-3		3		Db
TDECQ-10*log10(Ceq), chaque voie					3.4		Db
Temps de transition de l'émetteur					17		Ps

Spécifications électriques haute vitesse

Paramètre	Min.	Typique	Max.	Unités Remarques
Caractéristiques de sortie électrique du récepteur à TP4
Tarif de signalisation par voie		26.5625		GBd
Sortie CA en mode commun tension (RMS)			17.5	Mv
Tension de sortie différentielle crête à crête			900	Mv
ESMW proche (symétrie des yeux) largeur du masque)		0.265		Interface utilisateur
Hauteur des yeux proche, différentiel	70			Mv
ESMW distant (symétrie des yeux) largeur du masque)		0.2		Interface utilisateur
Hauteur des yeux à l'extrémité éloignée, différentiel	30			Mv
Rapport ISI du précurseur distant	-4.5		2.5	%
	9.5-0.37f			Db	0.01-8GHz
	4.75-7.4log 10 (f/14)			Db	8-19 GHz
Commun au mode différentiel	22-20(f/25.78)			dB	0.01-12,89 GHz
Commun au mode différentiel	15-6journal 10 (f/25.78)			dB	12,89-19 GHz
Inadéquation de terminaison différentielle			10	%
Temps de transition (min, 20 % à 80 %)	9.5			Ps
Tension de mode commun CC	-350		2850	Mv
Transmetteur électrique caractéristique d'entrées au TP1
Taux de signalisation, par voie		26.5625		GBd
Tolérance de tension d'entrée différentielle pk-pk	900			Mv
	9.5-0.37f			Db	0.01-8GHz
	4.75-7.4log 10 (f/14)			Db	8-19 GHz
	22-20(f/25.78)			Db	0.01-12,89 GHz
	15-6journal 10 (f/25.78)			Db	12,89-19 GHz
Inadéquation de terminaison différentielle			10	%
Test d'entrée stressé du module	Par section 120E.3.4.1 IEEE802.3bs
Plage de tolérance de tension asymétrique	-0.4		3.3	V
Tension de mode commun	-350		2850	Mv

Informations de commande

Numéro de pièce	Description

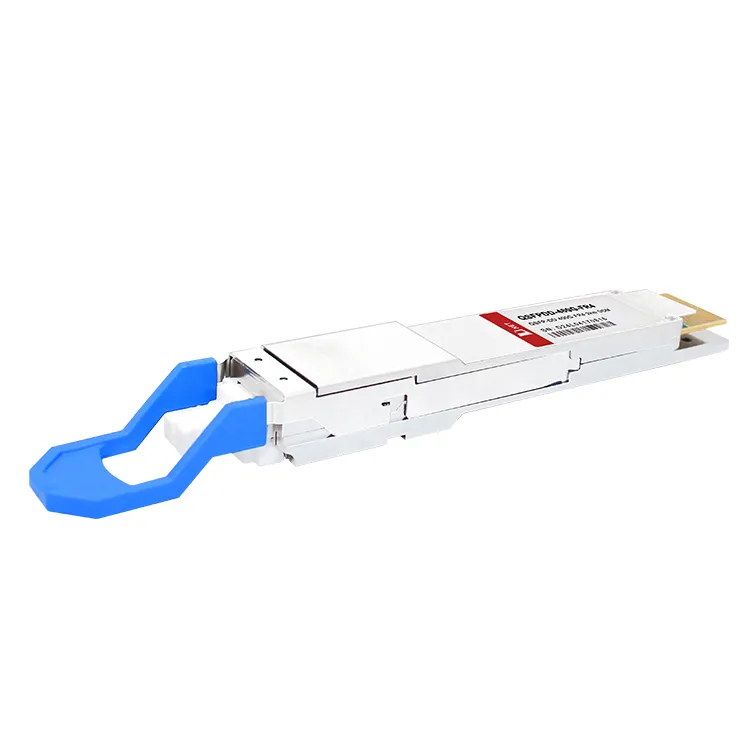

QDD-400G-FR4	Émetteur-récepteur optique 400G QSFP-DD FR4

FAQ

Q : Le QSFP-DD FR4 400G prend-il en charge le branchement à chaud ?

R : Oui, le 400G QSFP-DD FR4 prend en charge le branchement à chaud, ce qui signifie qu'il peut être déconnecté et reconnecté pendant que le système est toujours en cours d'exécution sans causer de dommages au module ou au système.

Q : Jusqu'où le QSFP-DD FR4 400G peut-il transmettre des données ?

R : La capacité de distance de transmission d'un QSFP-DD FR4 400G varie en fonction du type de câble à fibre optique utilisé, mais il prend généralement en charge des distances allant jusqu'à 2 kilomètres.

Q : Comment le 400G QSFP-DD FR4 est-il transmis ?

R : Le module convertit 8 canaux de données d'entrée électrique de 50 Gb/s (PAM4) en 4 canaux de signaux optiques CWDM et les multiplexe en un seul canal pour une transmission optique de 400 Gb/s. Du côté du récepteur, le module démultiplexe optiquement un Entrée optique de 400 Gb/s en 4 canaux de signaux optiques CWDM et les convertit en 8 canaux de données de sortie électrique de 50 Gb/s (PAM4).
