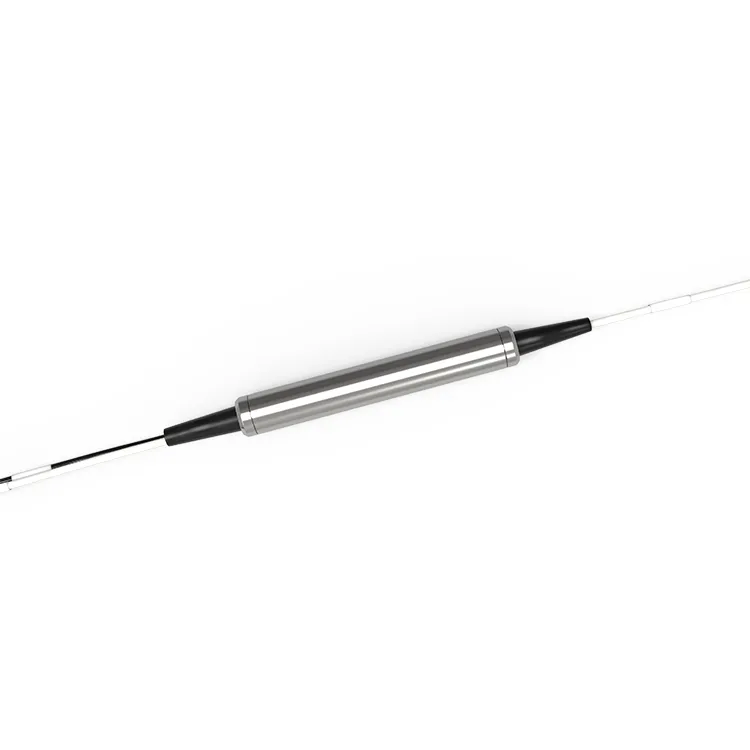

Composant passif de filtre DWDM 3 ports 50 GHz

Le composant de filtre DWDM à 3 ports 50 GHz permet le multiplexage et le démultiplexage de plusieurs signaux optiques sur une seule fibre, en utilisant la grille de longueurs d'onde de l'ITU. Les composants individuels sont disponibles sur un espacement des canaux ITU de 50 GHz. Cette technologie constitue la solution parfaite pour les entreprises de télécommunications, les centres de données et les entreprises du monde entier.

Envoyez demande

Description

Paramètres techniques

Détails du produit

La fréquence des filtres DWDM 50 GHz de 50 GHz peut filtrer et moduler le signal optique dans une bande passante de 50 GHz. Le composant de filtre DWDM 3 ports 50 GHz peut être utilisé comme point d'insertion, d'extraction et de surveillance dans un système de communication à fibre optique. La technologie DWDM peut transmettre simultanément plusieurs signaux optiques avec différentes longueurs d'onde, ce qui augmente considérablement la capacité de transmission des systèmes de communication à fibre optique. Les filtres DWDM 50 GHz sont largement utilisés dans les réseaux d'accès, les systèmes Metro WDM, les systèmes WDM longue distance et les réseaux d'entreprise.

étiquette à chaud: Composant passif de filtre DWDM à 3 ports 50 GHz, Chine Fabricants de composants passifs de filtre DWDM à 3 ports 50 GHz, fournisseurs, usine, phototransistors, téléobjectif, lentilles infrarouges, émetteurs optiques, Photodides à épingler, Photodides d'avalanche

Spécifications du produit

Plage de longueurs d'onde	Canaux ITU en bande C ou L 186,6 à 196,1 THz	Technologie	TFF (filtre à couche mince)
Largeur de bande passante @ -0,5 dB	Supérieur ou égal à 0,22 nm	Transmission ondulation de la bande passante	Inférieur ou égal à 0,40 dB
Transmission insertion perte	Inférieur ou égal à 0,8 dB	Bande passante de réflexion ondulation	Inférieur ou égal à 0,20 dB
Perte d'insertion par réflexion	Inférieur ou égal à 0,40 dB	Transmission isolation (canal adj)	Supérieur ou égal à 20dB
Transmission isolement (canal non ajusté)	Supérieur ou égal à 45dB	Isolation par réflexion	Supérieur ou égal à 12dB
Dépend de la polarisation perte	Inférieur ou égal à 0,2 dB	Mode de polarisation dispersion	Inférieur ou égal à 0,2 ps
Directivité	Supérieur ou égal à 50dB	Perte de retour	Supérieur ou égal à 45dB
Gestion de la puissance optique	Supérieur ou égal à 500	Température	Fonctionnement :-40 à +85 degré Stockage :-40 à +85 degré
Type de fibre	SMF-28e	Dimension du colis	∮5,5xL34mm

Remarque:
1) Toutes les spécifications sont basées sur des appareils sans connecteurs et garanties en termes de longueur d'onde, de polarisation et de température.
2) Les valeurs de PMD et de dispersion chromatique sont garanties par la conception. 3) Les spécifications sont sujettes à changement sans préavis.

Informations de commande

RD-D	- Emballer	-Connecteur Taper	U/A	-Plan de canal	-Type de fibre	-Longueur de la fibre	-50G
	S : Acier	0 : Aucun connecteur	U : CUP	C19	25 : 250 um fibre	005: 0.5+/-0.1m	50G:50GHz
	G: Verre	1 : LC	R : APC	C20	90 : 900um fibre	01: 1.0+/-0.1m
		2 : SC		C21		autres
		3 : FC		autres
		4 : Autres

Exemple:RD-DS1U-C19-2505-50G : 3 ports 50GHZ DWDM C19 1562.23 nm LC/UPC 250 um 0,5 M fibre d'acier.

FAQ

Q : Qu'est-ce qu'un composant ITU DWDM 3-port 50 GHz ?

R : Un composant ITU DWDM 3-port 50 GHz est un type de composant optique qui permet le multiplexage (combinaison) et le démultiplexage (séparation) de plusieurs longueurs d'onde de lumière au sein d'un réseau optique. Il est conçu pour fonctionner au sein de la grille de l'UIT (Union internationale des télécommunications), qui spécifie un ensemble de longueurs d'onde standard à utiliser dans les communications optiques.

Q : Quelle est la perte d'insertion d'un composant ITU DWDM 50 GHz à 3-port ?

R : La perte d'insertion de transmission d'un composant ITU DWDM {{0}}port 50GHz est généralement inférieure à 0,8 dB ; la perte d'insertion de réflexion est inférieure à 0,40 dB.
