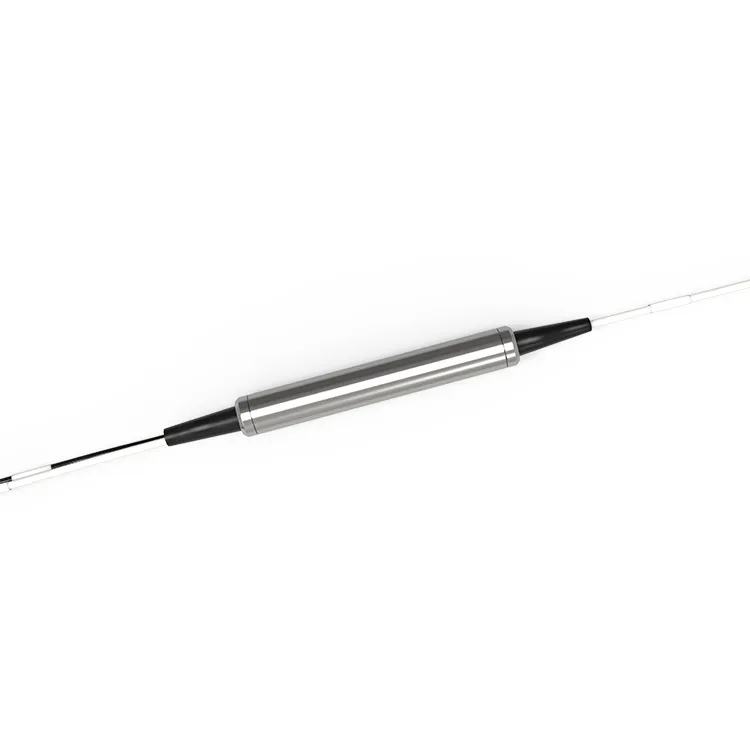

Filtre FWDM TX1550 RX1310 1490 Composant passif

Le FWDM est un composant crucial dans les systèmes de communication optiques tels que les réseaux de fibre jusqu'au domicile (FTTH) et de télécommunications. Il permet une transmission efficace des données sur de plus longues distances avec une dégradation minimale du signal. Le signal TX à 1 550 nm est couramment utilisé pour les communications par fibre optique longue distance en raison de son taux d'atténuation inférieur à celui des longueurs d'onde plus courtes. Les signaux RX à 1 310 nm et 1 490 nm, en revanche, sont couramment utilisés dans les réseaux optiques passifs (PON) pour la transmission sur courte et moyenne distance.

Envoyez demande

Description

Paramètres techniques

Description du produit

Le composant passif FWDM Filter TX1550 RX1310 1490 est un composant de communication optique hautement efficace et fiable conçu pour séparer et combiner des longueurs d'onde avec différents niveaux de puissance. Grâce à l'application de la technologie de division optique, il divise les signaux en longueurs d'onde distinctes pour la transmission, améliorant ainsi l'efficacité de la communication et assurant une transmission de données plus stable. Cela augmente considérablement les performances globales du système de communication optique. Il est largement utilisé dans les amplificateurs optiques et les applications CATV.

étiquette à chaud: fwdm filtre tx1550 rx1310 1490 composant passif, Chine fwdm filtre tx1550 rx1310 1490 fabricants de composants passifs, fournisseurs, usine, Composants optiques pour chitosane optique, lentilles grand angle, lentilles infrarouges, Photodides à épingler, lentilles focales fixes, zoom

Spécifications du produit

Longueur d'onde	TX1550 RX1310/1490nm	Technologie	TFF (filtre à couche mince)
Bande passante	1540 ~ 1650 nm	Réflexion	1260~1360&1480~1500
Ondulation de la bande passante	Inférieur ou égal à 0,30 dB	IL @ Bande passante	Inférieur ou égal à 0,60 dB
Ondulation de la bande de réflexion	Inférieur ou égal à 0,20 dB	IL @ Réflexion	Inférieur ou égal à 0,40 dB
Isolation de la transmission (canal ajusté)	Supérieur ou égal à 30dB	Isolation de la transmission (canal non ajusté)	Supérieur ou égal à 50dB
Isolation par réflexion	Supérieur ou égal à 15dB	Perte dépendante de la polarisation	Inférieur ou égal à 0,1 dB
Dispersion du mode de polarisation	Inférieur ou égal à 0,2 ps	Stabilité thermique	Inférieur ou égal à 0.005N
Directivité	Supérieur ou égal à 50dB	Perte de retour	Supérieur ou égal à 45dB
Gestion de la puissance optique	Inférieur ou égal à 500 mW	Température	Fonctionnant -40 à 85 degrés Stockage -40 à 85 degrés
Type de fibre	SMF-28e	Dimension du colis	Acier ∮5,5 x L34mm ABS 902010nm

Note.
1) Toutes les spécifications sont basées sur des appareils sans connecteurs et garanties en termes de longueur d'onde, de polarisation et de température.
2) Les valeurs de PMD et de dispersion chromatique sont garanties par la conception.
3) Les spécifications sont sujettes à changement sans préavis.

Informations de commande

FW	- Emballer	-Type de connecteur	U/A	-55	-Type de fibre	-Longueur de la fibre
	S : Acier	0 : Aucun connecteur	U : CUP	55 : 1550 nm	9 : 0 Fibre de 0,9 mm	005: 0.5+/-0.1m
	B : BOÎTE ABS	1 : LC	R : APC		20 : 2,0 mm	01: 1.0+/-0.1m
	Autres	2 : SC			30 : 2,0 mm	autres
		3 : FC			Autres
		4 : Autres

FAQ

Q : Que signifie FWDM TX 1550 nm RX 1310/1490 nm ?

R : Cet appareil FWDM peut recevoir un signal de 1 310 nm ou 1 490 nm et transmettre simultanément un signal de 1 550 nm. Le but est de transmettre plusieurs signaux sur une seule fibre.

Q : Quels sont les taux de transfert de données pris en charge par FWDM TX 1550 nm RX 1310/1490 nm ?

R : L'appareil prend en charge différents taux de transmission de données, notamment 1 Gbit/s, 10 Gbit/s, 40 Gbit/s et 100 Gbit/s, etc.

Q : Quel est le rôle du FWDM TX 1550 nm RX 1310/1490 nm ?

R : L'appareil peut séparer le signal de 1 310 nm ou 1 490 nm du signal de 1 550 nm afin de réduire les interférences entre les signaux et d'améliorer la qualité du signal pendant la transmission.
