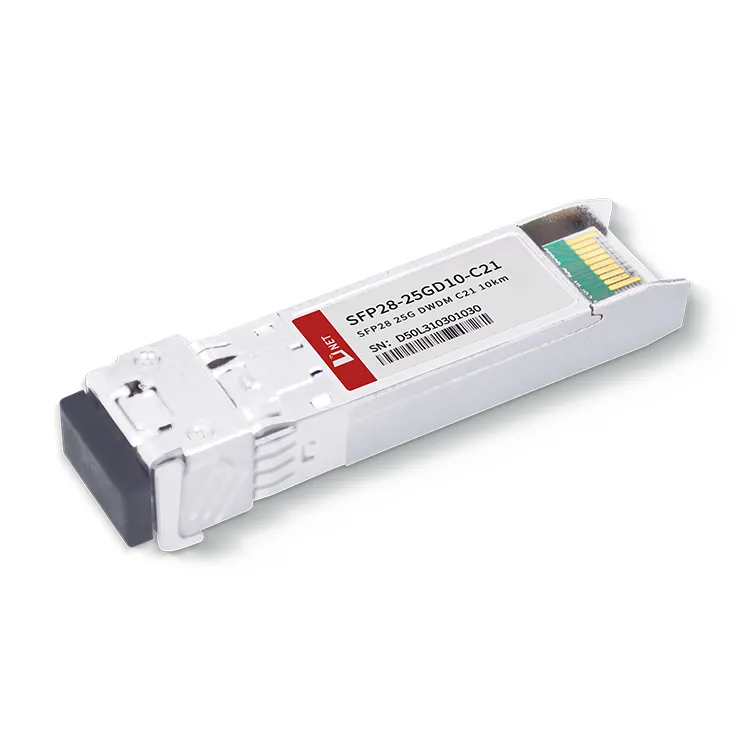

Le module émetteur-récepteur 25G DWDM C21 10KM de D-net intègre un sous-ensemble optique hautement intégré qui comprend un laser DWDM EML, une unité de commande MCU et un préamplificateur. Le module 25G SFP28 DWDM 10KM est spécialement conçu pour être utilisé avec une fibre monomode et fonctionne à une longueur d'onde nominale au sein de la grille ITU de 100 GHz, en utilisant une longueur d'onde DWDM en bande C. Il est largement utilisé dans les applications Ethernet 25G et CPRI 10.

étiquette à chaud: Module émetteur-récepteur SFP28 DWDM C21 10KM, Chine Fabricants, fournisseurs, usine de modules émetteur-récepteur SFP28 DWDM C21 10KM, SFP28-25G-LR

Paramètre	Symbole	Min.	Max.	Unité
Tension d'alimentation	VCC	-0.5	4.5	V
Température de stockage	Ts	-40	+85	degré
Humidité de fonctionnement	-	5	85	%

Notes maximales absolues

Paramètre	Symbole	Min.	Max.	Unité
Tension d'alimentation	VCC	-0.5	4.5	V
Température de stockage	Ts	-40	+85	degré
Humidité de fonctionnement	-	5	85	%

Conditions de fonctionnement recommandées

Paramètre	Symbole	Min.	Typique	Max.	Unité
Température du boîtier de fonctionnement	Tc	0		+70	degré
Tension d'alimentation	VCC	3.135	3.30	3.465	V
Courant d'alimentation	CCI			700	mA
Débit de données			25.78		Gbit/s

Caractéristiques optiques et électriques

Paramètre		Symbole		Min.	Typique	Max.	Unité	Remarques
Émetteur
Longueur d'onde centrale			λc	1528.77		1563.05	nm
Largeur spectrale (-20 dB)			Δλ			1	nm
Taux de suppression en mode latéral			SMSR	30	-		dB
Puissance de sortie moyenne			P_dehors	-1		+6	dBm	1
Taux d'extinction			urgence	6			dB
Différentiel d'oscillation d'entrée de données			V_DANS	180		850	mV	2
Impédance différentielle d'entrée			Z_DANS	90	100	110	Ω
Désactivation d'émission	Désactiver			2.0		VCC	V
Désactivation d'émission	Activer			0		0.8	V
Défaut d'émission	Faute			2.0		VCC	V
Défaut d'émission	Normale			0		0.8	V
Récepteur
Longueur d'onde centrale			λc	1510		1570	nm
Sensibilité du récepteur						-15	dBm	3
Surcharge du récepteur				2			dBm	3
LOS Désaffirmation			LDV_D			-16	dBm
Affirmation de LOS			LDV_A	-35			dBm
Hystérésis LOS				0.5			dB
Différentiel d'oscillation de sortie de données			V_dehors	300		900	mV	4
LDV			Haut	2.0		VCC	V
LDV			Faible			0.8	V

Remarques :
1. La puissance optique est lancée dans SMF.
2. Entrée PECL, couplée AC en interne et terminée.
3. Mesuré avec un modèle de test PRBS 231-1 à 25,78 Gbit/s, BER inférieur ou égal à 5E-5.
4. Couplé CA en interne.

Informations de commande

Numéro de pièce	Description
SFP28-25GD10-C21	Module émetteur-récepteur 25,78 Gbit/s 25G DWDM C21 10KM, portée de 10 km pour SMF

FAQ

1. Quelles vitesses le SFP28 prend-il en charge ?

R : L'émetteur-récepteur optique SFP 28 a un taux de transmission de 25 Gbit/s, en utilisant un connecteur LC.

2. Quelle est la vitesse du 25GbE ?

R : Le 25 GbE offre un chemin plus simple vers des vitesses Ethernet de 50 Gbit/s, 100 Gbit/s et au-delà. À mesure que la technologie 25G évolue, les utilisateurs peuvent parvenir à un fonctionnement transparent entre les principaux composants du réseau du centre de données.
