Caractéristiques
● Prend en charge des débits binaires jusqu'à 1,25 Gbit/s
● Présente une empreinte SFP enfichable à chaud
● Equipé d'un laser CWDM DFB et d'un photodétecteur PIN, capable de transmettre jusqu'à 80 km sur SMF
● Conforme aux spécifications SFP MSA et SFF-8472, avec une prise LC duplex
● Conforme RoHS
● Alimenté par une seule alimentation +3,3 V
● Intègre une surveillance de diagnostic numérique en temps réel
● Plage de température du cas de fonctionnement :
-Standard : 0 à +70 degrés
- Industriel : -40 à +85 degré
Applications
● Systèmes optiques 1,25 Gbit/s
● Gigabit Ethernet
● Fibre Channel 1,063 Gbit/s
● Autres liaisons optiques
Détails du produit
Les émetteurs-récepteurs sont entièrement conformes à l'accord multisource SFP et aux fonctions de diagnostic numérique spécifiées dans SFF-8472. Ils se composent de trois composants principaux : un émetteur laser CWDM DFB, une photodiode PIN intégrée à un préamplificateur trans-impédance (TIA) et une unité de contrôle MCU. Tous les modules sont conformes aux normes de sécurité laser de classe I.
étiquette à chaud: SFP 1G 1000base CWDM 1270nm 80km, Chine SFP 1G 1000base CWDM 1270nm 80km fabricants, fournisseurs, usine, SFP-1G-CWDM-1270-80SFP-1G-CWDM-1270-40
Notes maximales absolues
|
Paramètre |
Symbole |
Min. |
Max. |
Unité |
|
Tension d'alimentation |
VCC |
-0.5 |
4.5 |
V |
|
Température de stockage |
Ts |
-40 |
+85 |
degré |
|
Humidité de fonctionnement |
- |
5 |
85 |
% |
Conditions de fonctionnement recommandées
|
Paramètre |
Symbole |
Min. |
Typique |
Max. |
Unité |
|
|
Température du boîtier de fonctionnement |
Standard |
Tc |
0 |
+70 |
degré |
|
|
Étendu |
-20 |
+80 |
degré |
|||
|
Industriel |
-40 |
+85 |
degré |
|||
|
Tension d'alimentation |
VCC |
3.135 |
3.30 |
3.465 |
V |
|
|
Courant d'alimentation |
CCI |
300 |
maman |
|||
|
Débit de données |
0.1 |
1.25 |
Gbit/s |
|||
Caractéristiques optiques et électriques
|
Paramètre |
Symbole |
Min. |
Typique |
Max. |
Unité |
Remarques |
||
|
Émetteur |
||||||||
|
Longueur d'onde centrale |
λc |
λc-6.5 |
λc |
λc+6.5 |
Nm |
|||
|
Largeur spectrale (-20 dB) |
Δλ |
1 |
Nm |
|||||
|
Taux de suppression en mode latéral |
SMSR |
30 |
- |
Db |
||||
|
Puissance de sortie moyenne |
Pdehors |
0 |
+4.0 |
Dbm |
1 |
|||
|
Taux d'extinction |
urgence |
9.0 |
Db |
|||||
|
Différentiel d'oscillation d'entrée de données |
VDANS |
180 |
1200 |
Mv |
2 |
|||
|
Impédance différentielle d'entrée |
ZDANS |
90 |
100 |
110 |
Ω |
|||
|
Désactivation d'émission |
Désactiver |
2.0 |
VCC |
V |
||||
|
Activer |
0 |
0.8 |
V |
|||||
|
Défaut d'émission |
Faute |
2.0 |
VCC |
V |
||||
|
Normale |
0 |
0.8 |
V |
|||||
|
Récepteur |
||||||||
|
Longueur d'onde centrale |
λc |
1270 |
1610 |
Nm |
||||
|
Sensibilité du récepteur |
-26 |
Dbm |
3 |
|||||
|
Surcharge du récepteur |
-1 |
Dbm |
3 |
|||||
|
LOS Désaffirmation |
LDVD |
-27 |
Dbm |
|||||
|
Affirmation de LOS |
LDVA |
-38 |
Dbm |
|||||
|
Hystérésis LOS |
0.5 |
4 |
Db |
|||||
|
Différentiel d'oscillation de sortie de données |
Vdehors |
600 |
800 |
1000 |
Mv |
4 |
||
|
LDV |
Haut |
2.0 |
VCC |
V |
||||
|
Faible |
0.8 |
V |
||||||
Remarques
1. La puissance optique est lancée dans SMF.
2. Entrée PECL, couplée AC en interne et terminée.
3. Mesuré avec une mire de test PRBS 27-1 à 1 250 Mbps, BER inférieur ou égal à 1×10-12.
4. Couplé CA en interne.
Informations de commande
|
Numéro de pièce |
Description |
|

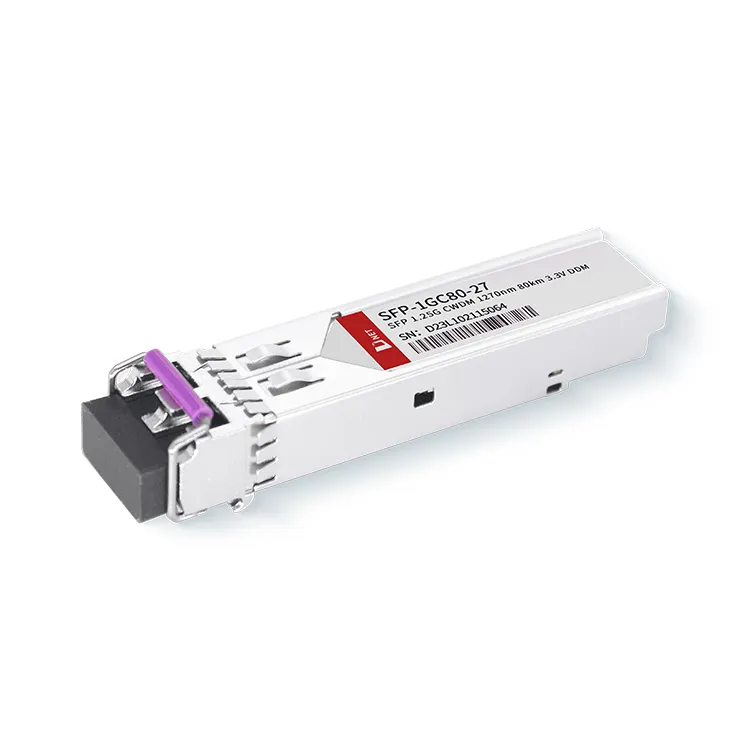

SFP-1GC80-27 |
Émetteur-récepteur SFP CWDM 1,25 Gbit/s, mode unique, portée de 80 km |
FAQ
1. Que signifie 1G SFP ?
R : 1G SFP représente 1 Gigabit Small Form-factor Pluggable, qui prend en charge une vitesse de transmission de données de 1 Gigabit par seconde.
2. Comment choisir l'émetteur-récepteur SFP ?
1.Compatibilité : confirmez que le module SFP est adapté à une utilisation avec votre matériel réseau.
2. Débit de données : déterminez le débit de données nécessaire en fonction des demandes spécifiques de votre réseau.
3. Type de fibre : réfléchissez si vous utiliserez des câbles à fibre optique monomode ou multimode.
4.Distance : établissez la distance entre les points de transmission et de réception au sein de votre réseau.
5.Type de connecteur : vérifiez le type de connecteur requis pour vos périphériques réseau.
