Détails du produit

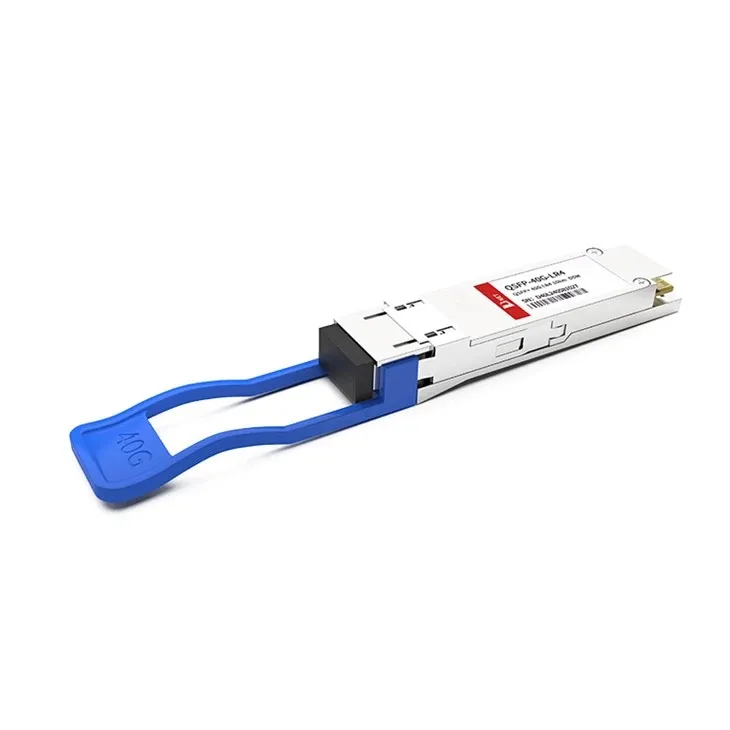

Le QSFP-40G-LR4 de D-Net fournit quatre canaux de transmission et de réception indépendants, chacun avec une bande passante de 10 Gbit/s. Le module optique 40G LR4 nécessite un multiplexage interne (MUX) ou un démultiplexage (DEMUX) du signal optique pour faciliter la transmission du signal à quatre canaux sur une fibre monomode.
étiquette à chaud: QSFP+ 40G LR4 10Module émetteur-récepteur KM, Chine QSFP+ 40G LR4 10Module émetteur-récepteur KM fabricants, fournisseurs, usine, Réseau sensible à la latence SFP + émetteur-récepteur, Émetteur-récepteur optique pour les sports, Émetteur-récepteur Ethernet pour un réseau large, Émetteur-récepteur 25G, Émetteur-récepteur de télécommunications 40G, Câble de rupture de conduite optique
Notes maximales absolues
|
Paramètre |
Symbole |
Min. |
Typique |
Max. |
Unité |
|
Température de stockage |
TS |
-40 |
+85 |
degré |
|
|
Tension d'alimentation |
VCCT, R |
-0.5 |
4 |
V |
|
|
Humidité relative |
RH |
0 |
85 |
% |
Environnement d'exploitation recommandé
|
Paramètre |
Symbole |
Min. |
Typique |
Max. |
Unité |
|
Température de fonctionnement du boîtier |
TC |
0 |
+70 |
degré |
|
|
Tension d'alimentation |
VCCT, R |
+3.13 |
3.3 |
+3.47 |
V |
|
Courant d'alimentation |
CPI |
900 |
maman |
||
|
Dissipation de puissance |
Maladie de Parkinson |
3 |
W |
Caractéristiques électriques
(TOP=0 à 70 degrés, VCC=3,13 à 3,47 Volts)
|
Paramètre |
Symbole |
Min. |
Tapez |
Max. |
Unité |
Note |
|
Débit de données par canal |
- |
10.3125 |
11.2 |
Gbit/s |
||
|
Consommation d'énergie |
- |
2.5 |
3.5 |
W |
||
|
Courant d'alimentation |
CCI |
0.75 |
1 |
A |
||
|
Tension d'E/S de contrôle élevée |
Le VIH |
2 |
VCC |
V |
||
|
Émetteur |
||||||
|
Tolérance de tension de sortie asymétrique |
0.3 |
4 |
V |
1 |
||
|
Tolérance de tension en mode commun |
15 |
Mv |
||||
|
Tension différentielle d'entrée de transmission |
VI |
150 |
1200 |
Mv |
||
|
Gigue d'entrée dépendante des données |
|
|
||||
|
Récepteur |
||||||
|
Tolérance de tension de sortie asymétrique |
0.3 |
4 |
V |
|||
|
Tension différentielle de sortie Rx |
Vo |
370 |
600 |
950 |
Mv |
|
|
Tension de montée et de chute de la sortie Rx |
Tr/Tf |
35 |
Ps |
1 |
||
|
Gigue totale |
T.J. |
0.3 |
Interface utilisateur |
|||
Remarque : 20-80 %
Paramètres optiques
(TOP {{0}} à 70 degrés, VCC=3,0 à 3,6 Volts)
|
(TDP), chaque voie |
||||||
|
TDP, chaque voie |
TDP |
2.3 |
Db |
|||
|
Taux d'extinction |
urgence |
3.5 |
- |
- |
Db |
|
|
Définition du masque oculaire de l'émetteur {X1, X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|||||
|
Tolérance de perte de réflexion optique |
- |
- |
20 |
Db | ||
|
Puissance de lancement moyenne hors émetteur, chaque voie |
Poff |
-30 |
dBm |
|||
|
Bruit d'intensité relative |
Rin |
-128 |
dB/HZ |
1 |
||
|
Tolérance de perte de réflexion optique |
- |
- |
12 |
Db |
||
|
Récepteur |
||||||
|
Seuil de dommages |
Thd |
5 |
dBm |
1 |
||
|
Puissance moyenne à l'entrée du récepteur, chaque voie |
R |
-14 |
3 |
Dbm |
||
|
Recevez une fréquence de coupure supérieure électrique de 3 dB, chaque voie |
12.3 |
Ghz |
||||
|
Précision RSSI |
||||||
|
Réflexion du récepteur |
||||||
|
Puissance du récepteur (OMA), chaque voie |
- |
- |
3.5 |
Dbm |
||
|
Recevez une fréquence de coupure supérieure électrique de 3 dB, chaque voie |
12.3 |
Ghz |
||||
|
LOS Désaffirmation |
PERTE |
-15 |
Dbm |
|||
|
Affirmation de LOS |
LOSA |
-25 |
Dbm |
|||
|
Hystérésis LOS |
LOSH |
0.5 |
Db |
|||
Remarque : réflexion 12 dB
|
Paramètre |
Symbole |
Min. |
Tapez |
Max. |
Unité |
Réf. |
|
Émetteur |
||||||
|
Assignation de longueur d'onde |
L0 |
1264.5 |
1271 |
1277.5 |
Nm |
|
|
L1 |
1284.5 |
1291 |
1297.5 |
Nm |
||
|
L3 |
1324.5 |
1331 |
1337.5 |
Nm |
||
|
Taux de suppression en mode latéral |
SMSR |
30 |
- |
- |
Db |
|
|
Puissance de lancement moyenne totale |
TP |
- |
- |
4 |
Dbm |
|
|
Puissance de lancement moyenne, chaque voie |
-6 |
- |
1 |
Dbm |
||
|
Différence de puissance de lancement entre deux voies (OMA) |
- |
4 |
Db |
|||
|
Amplitude de modulation optique, chaque voie |
OMA |
-5 |
+2 |
Dbm |
||
|
Puissance de lancement en OMA moins pénalité d'émetteur et de dispersion |
-5 |
- |
Dbm |
|||
Informations de commande
|
Numéro de pièce |
Description |
|
QSFP-40G-LR4 |
Émetteur-récepteur QSFP+ 40 Gb/s 10 km enfichable à chaud, connecteur LC duplex, mode unique |
FAQ
1. Qu'est-ce que le 40GBASE-LR4 ?
Le 40G-LR4 répond à la norme IEEE 802.3ba 40GBASE-LR4, utilisant un connecteur duplex LC, et peut transmettre sur une longue distance allant jusqu'à 10 km via une fibre optique monomode.
2. Quelle est la portée du QSFP LR4 ?
D-net 40G-LR4 dispose de quatre canaux CWDM. Les longueurs d'onde centrales des 4 canaux CWDM sont 1271, 1291, 1311 et 1331 nm en tant que membres de la grille de longueurs d'onde CWDM définie dans ITU-T G694.2.
3. Quelle est la différence entre 40GBASE-SR4 et 40GBASE LR4 ?
Le 40G-SR 4 est utilisé pour la transmission sur courte distance, tandis que le 40G-LR4 est utilisé dans les applications multimodes, pour la transmission de données sur longue distance.
