Détails du produit

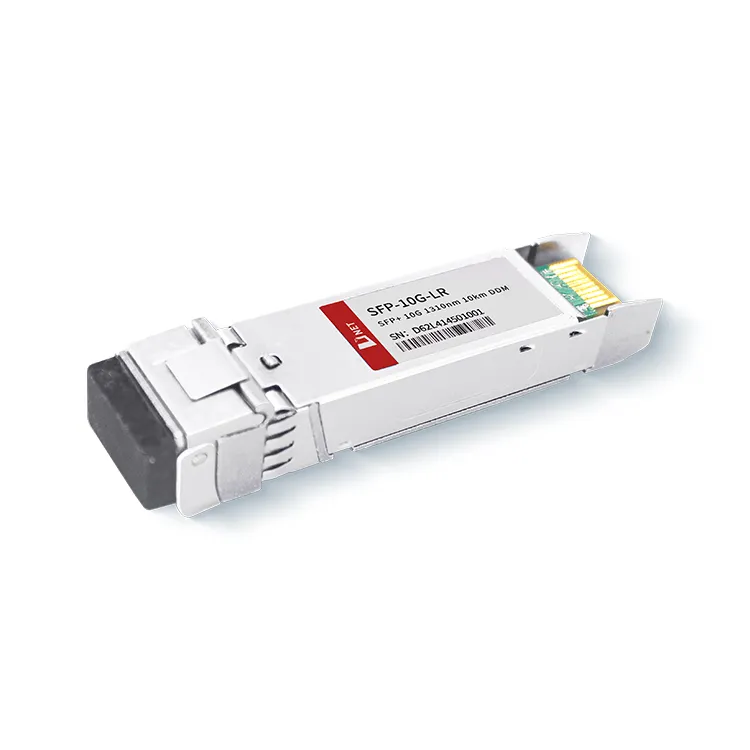

Le module 10G LR 10KM de D-NET est conforme aux normes SFF-8431, SFF-8432 et IEEE 802.3ae 10GBASE-LR. Il fonctionne à une longueur d'onde de 1 310 nm, une fréquence couramment utilisée dans les communications optiques à longue portée. Le module adhère au facteur de forme SFP entièrement conforme, offrant une connexion à chaud, facilitant les mises à niveau simples des ports optiques et garantissant de faibles émissions d'interférences électromagnétiques (EMI).
étiquette à chaud: SFP+ 10Module émetteur-récepteur G LR 10 km, Chine SFP+ 10Module émetteur-récepteur G LR 10 km fabricants, fournisseurs, usine, Réseau de bande passante SFP + émetteur-récepteur, Path de compatibilité SFP + Émetteur-récepteur, Réseau critique de mission SFP + Transmetteur, Path surveillé SFP + émetteur-récepteur, Réseau redondant SFP + Transmetteur, Réseau de remplacement SFP + Émetteur-récepteur
Notes maximales absolues
|
Paramètre |
Symbole |
Min.. |
Typique |
Max.. |
Unité |
|
|
Température de stockage |
TS |
-40 |
+85 |
degré |
||
|
Température de fonctionnement du boîtier |
Commercial |
TA |
0 |
70 |
degré |
|
|
Industriel |
-40 |
+85 |
degré |
|||
|
Tension d'alimentation maximale |
VCC |
-0.5 |
4 |
V |
||
|
Humidité relative |
RH |
0 |
85 |
% |
||
Caractéristiques électriques
|
Paramètre |
Symbole |
Min.. |
Typique |
Max.. |
Unité |
Note |
|
Tension d'alimentation |
VCC |
3.135 |
3.465 |
V |
||
|
Courant d'alimentation |
CCI |
430 |
mA |
|||
|
Consommation d'énergie |
P |
1.5 |
W |
|||
|
Section émetteur |
||||||
|
Impédance différentielle d'entrée |
Rdans |
100 |
Ω |
1 |
||
|
Tolérance de tension CC asymétrique d'entrée Tx (Réf. VeeT) |
V |
-0.3 |
4 |
V |
||
|
Variation de tension d'entrée différentielle |
Vin,pp |
180 |
700 |
mV |
2 |
|
|
Tension de désactivation de transmission |
VD |
2 |
VCC |
V |
3 |
|
|
Tension d'activation de transmission |
VFR |
Vé |
Vé+0.8 |
V |
||
|
Section Récepteur |
||||||
|
Tolérance de tension de sortie asymétrique |
V |
-0.3 |
4 |
V |
||
|
Tension différentielle de sortie Rx |
Vo |
300 |
850 |
mV |
||
|
Temps de montée et de descente de la sortie Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Défaut LOS |
VDéfaut LOS |
2 |
VCCHÔTE |
V |
5 |
|
|
LDV normale |
VNorme LOS |
Vé |
Vé+0.8 |
V |
5 |
|
Note
1. L'entrée se termine à 100 ohms.
2. Connectez-vous directement à la broche d'entrée de données TX. Couplage CA de la broche au circuit intégré du pilote laser.
3. LOS est une sortie à collecteur ouvert. Le 4,7k-10kΩ doit être ouvert sur la carte hôte. Le fonctionnement est logique 0 et la perte de signal est logique 1. La tension de rappel maximale est de 5,5 V.
4. Échographie avec OC-192 / SDH.
5. Ethernet 10GBASE-LR/LW.
Paramètres optiques
|
Paramètre |
Symbole |
Min.. |
Typique |
Max.. |
Unité |
Note |
|
Section émetteur |
||||||
|
Longueur d'onde centrale |
λt |
1290 |
1310 |
1330 |
nm |
|
|
largeur spectrale |
△λ |
1 |
nm |
|||
|
Puissance optique moyenne |
Pavé |
-8.2 |
0.5 |
dBm |
1 |
|
|
OMA de puissance optique |
Poma |
-5.2 |
dBm |
|||
|
Laser hors tension |
Poff |
-30 |
dBm |
|||
|
Taux d'extinction |
urgence |
3.5 |
dB |
7 |
||
|
Taux d'extinction |
urgence |
6 |
dB |
6 |
||
|
Pénalité de dispersion de l'émetteur |
TDP |
3.2 |
dB |
2 |
||
|
Bruit d'intensité relative |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolérance de perte de réflexion optique |
20 |
dB |
||||
|
Section Récepteur |
||||||
|
Longueur d'onde centrale |
λr |
1260 |
1355 |
nm |
||
|
Sensibilité du récepteur |
Sen |
-14.5 |
dBm |
4,7 |
||
|
Sensibilité du récepteur |
Sen |
-14.5 |
dBm |
4,6 |
||
|
Sensibilité au stress (OMA) |
SenST |
-10.3 |
dBm |
4 |
||
|
L'affirmation |
LDVA |
-25 |
- |
dBm |
||
|
Los Desserts |
LDVD |
-15 |
dBm |
|||
|
L'hystérésis |
LDVH |
0.5 |
dB |
|||
|
Surcharge |
Assis |
0 |
dBm |
5 |
||
|
Réflexion du récepteur |
Rx |
-12 |
dB |
|||
Note
1. Conditions de test du récepteur de contrainte selon IEEE802.3ae. Le test CSRS exige que les circuits imprimés hôtes répondent aux normes SFF-8431.
2. La surcharge du récepteur telle que spécifiée dans l'OMA et dans les pires conditions de contrainte intégrées.
3. Échographie avec OC-192/SDH
4. Ethernet 10GBASE-LR/LW
Informations de commande
|
Numéro de pièce |
Description |
|
SFP-10G-LR |
Module émetteur-récepteur 10G SFP+ LR 10KM, enfichable à chaud, Duplex LC, +3.3V, 1310nm DFB-LD, mode unique |
FAQ
1. Qu'est-ce que le 10G LR ?
R : Le module 10G LR 10KM de D-NET est un module émetteur-récepteur optique pour les applications de communication optique série 10-Gb/s. Le module SFP+ est conforme aux normes SFF-8431, SFF-8432 et IEEE 802.3ae. 10GBASE-LR.
2. Le 10GBASE-LR est-il monomode ou multimode ?
R : Le module émetteur-récepteur 10G SFP+ LR 10KM de D-NET est adapté à la transmission à distance, de sorte que la fibre monomode est principalement couverte en 10 GBASE-LR SFP +, la distance de transfert du 10GBASE-LR SFP peut aller jusqu'à 10 km avec un fibre monomode
