Applications
● Ethernet 10GBASE-ZR/ZW
● SONET OC-192/SDH STM-64
● Canal fibre 10G
●OTN OTU2e
Détails du produit

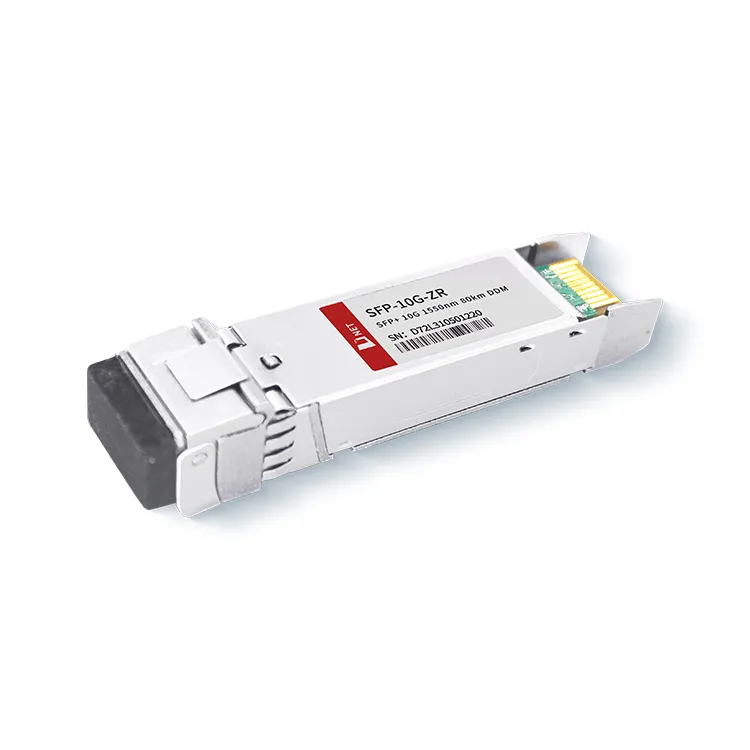

Le module émetteur-récepteur 10G SFP+ ZR 80KM de D-NET convertit un flux de données électriques série de 10 Gb/s en un signal de sortie optique de 10 Gb/s, et vice versa, reconvertissant un signal d'entrée optique de 10 Gb/s en données électriques série de 10 Gb/s. flux. Le module adhère au facteur de forme SFP entièrement conforme, offrant une connexion à chaud, facilitant les mises à niveau faciles des ports optiques et garantissant de faibles émissions d'interférences électromagnétiques (EMI).
étiquette à chaud: Module émetteur-récepteur SFP+10G ZR 1550 nm 80 km, Chine Fabricants, fournisseurs, usine de modules émetteur-récepteur SFP+10G ZR 1550 nm 80 km, SFP-10G-LR, Path de coût SFP + Émetteur-récepteur, Chemin d'auto-test SFP + Transmetteur, Réseau à forte intensité de données SFP + émetteur-récepteur, Réseau de remplacement SFP + Émetteur-récepteur, Réseau de bande passante SFP + émetteur-récepteur
Notes maximales absolues
|
Paramètre |
Symbole |
Min.. |
Typique |
Max.. |
Unité |
|
|
Température de stockage |
TS |
-40 |
+85 |
degré |
||
|
Température de fonctionnement du boîtier |
Commercial |
TA |
0 |
70 |
degré |
|
|
Industriel |
TA |
|||||
|
Tension d'alimentation maximale |
VCC |
-0.5 |
4 |
V |
||
|
Humidité relative |
RH |
0 |
85 |
% |
||
Caractéristiques électriques
(TOP=0 à 70 degrés, VCC=3,135 à 3,465 Volts)
|
Paramètre |
Symbole |
Min.. |
Typique |
Max.. |
Unité |
Note |
|
Tension d'alimentation |
VCC |
3.135 |
3.465 |
V |
||
|
Courant d'alimentation |
CCI |
500 |
mA |
|||
|
Consommation d'énergie |
P |
1.8 |
W |
|||
|
Section émetteur |
||||||
|
Impédance différentielle d'entrée |
Rdans |
100 |
Ω |
1 |
||
|
Tolérance de tension CC asymétrique d'entrée Tx (Réf. VeeT) |
V |
-0.3 |
4 |
V |
||
|
Variation de tension d'entrée différentielle |
Vin,pp |
180 |
700 |
mV |
2 |
|
|
Tension de désactivation de transmission |
VD |
2 |
VCC |
V |
3 |
|
|
Tension d'activation de transmission |
VFR |
Vé |
Vé+0.8 |
V |
||
|
Section Récepteur |
||||||
|
Tolérance de tension de sortie asymétrique |
V |
-0.3 |
4 |
V |
||
|
Tension différentielle de sortie Rx |
Vo |
300 |
850 |
mV |
||
|
Temps de montée et de descente de la sortie Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Défaut LOS |
VDéfaut LOS |
2 |
VCCHÔTE |
V |
5 |
|
|
LDV normale |
VNorme LOS |
Vé |
Vé+0.8 |
V |
5 |
|
Paramètres optiques
(TOP=0 à 70 degrés, VCC=3,135 à 3,465 Volts)
|
Paramètre |
Symbole |
Min.. |
Typique |
Max.. |
Unité |
Note |
|
Section émetteur |
||||||
|
Longueur d'onde centrale |
λt |
1530 |
1550 |
1565 |
nm |
|
|
largeur spectrale |
△λ |
0.3 |
nm |
|||
|
Puissance optique moyenne |
Pavé |
0 |
+5 |
dBm |
1 |
|
|
OMA de puissance optique |
Poma |
-2.1 |
dBm |
|||
|
Laser hors tension |
Poff |
-30 |
dBm |
|||
|
Taux d'extinction |
urgence |
8.2 |
dB |
|||
|
Pénalité de dispersion de l'émetteur |
TDP |
3.0 |
dB |
2 |
||
|
Bruit d'intensité relative |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolérance de perte de réflexion optique |
21 |
dB |
||||
|
Section Récepteur |
||||||
|
Longueur d'onde centrale |
λr |
1260 |
1600 |
nm |
||
|
Sensibilité du récepteur |
Sen |
-23 |
dBm |
4 |
||
|
Sensibilité au stress (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
L'affirmation |
LDVA |
-34 |
- |
dBm |
||
|
Los Desserts |
LDVD |
-24 |
dBm |
|||
|
L'hystérésis |
LDVH |
0.5 |
dB |
|||
|
Surcharge |
Assis |
-7 |
dBm |
5 |
||
|
Réflexion du récepteur |
Rx |
-26 |
dB |
|||
Note
1. Réflexion de 12 dB.
2. Les chiffres de puissance moyenne sont uniquement informatifs, conformément à la norme IEEE802.3ae.
3. Le chiffre TWDP nécessite que la carte hôte soit conforme SFF-8431. TWDP est calculé à l'aide du code Matlab fourni dans la clause 68.6.6.2 de IEEE802.3ae.
Informations de commande
|
Numéro de pièce |
Description |
|
SFP-10G-ZR |
Module émetteur-récepteur 10G SFP+ ZR 80KM, enfichable à chaud, Duplex LC, +3.3V, 1550nm EML&APD, mode unique |
FAQ
1. Quelle est la portée du 10G ZR ?
R : Pour le 10G 80KM, la puissance de sortie optique et la longueur d'onde de 1550 nm (1550 nm) sont vérifiées sur des analyseurs de spectre optique. La portée maximale de 80 km sur un câble à fibre monomode SMF réel (non simulé).
2. Quelle est la différence entre SFP ER et ZR ?
R : SFP-10G-ER atteint une distance de transmission allant jusqu'à 40 km via une fibre optique monomode. Le SFP-10G-ZR a une longueur d'onde de 1 550 nm, prend en charge une distance de transmission allant jusqu'à 80 km sur une fibre monomode standard et est largement utilisé dans l'Ethernet 10GBASE-ZR/ZW et le canal fibre 10G.
3. Quelle est la plage de puissance de transmission optique pour le SFP 10G ZR ?
R : La puissance de transmission optique maximale du module 10G 80KM 1550 nm de D-NET est de 4,0 dBm et la minimale est de 0 dBm.
