Caractéristiques
● Perte d'insertion minimale
● Stabilité exceptionnelle du signal
● Capacités de commutation à grande vitesse
● Large couverture de longueurs d'onde
● Performances économes en énergie
● Conception robuste et compacte
Applications
● Test et surveillance du réseau
● Redondance du réseau fibre optique
● Routage du signal optique

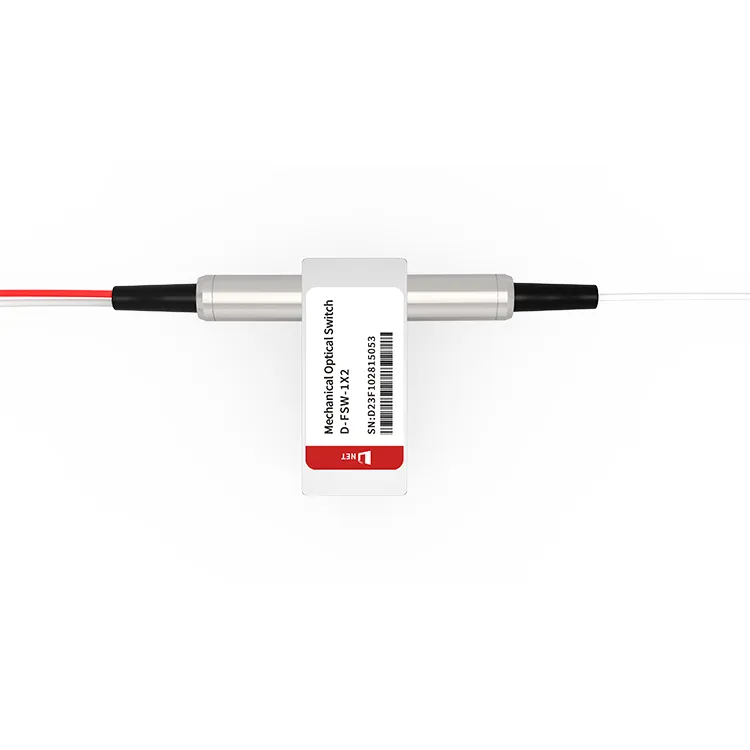

étiquette à chaud: Commutateur optique mécanique 1X2 OPTO, Chine Fabricants, fournisseurs, usine de commutateurs optiques mécaniques 1X2 OPTO, Interrupteur optique mécanique
Caractéristiques
|
Longueur d'onde de fonctionnement |
1260 ~ 1620 nm (SM) 850nm(MM) |
Perte d'insertion |
Inférieur ou égal à 1.0dB |
|
Perte dépendante de la longueur d'onde |
Inférieur ou égal à 0,25 dB |
Perte dépendante de la polarisation |
Inférieur ou égal à 0,05 dB |
|
Perte dépendante de la température |
Inférieur ou égal à 0,20 dB |
Perte de retour |
SM Supérieur ou égal à 50dB MM Supérieur ou égal à 30dB |
|
Diaphonie |
SM Supérieur ou égal à 55dB MM Supérieur ou égal à 35dB |
Heure de commutation |
Inférieur ou égal à 8 ms |
|
Répétabilité |
Inférieur ou égal à ±0,02 dB |
Durabilité |
Supérieur ou égal à 107 fois |
|
Tension de fonctionnement |
3 ou 5V |
Type de commutateur |
Sans verrouillage/verrouillage |
|
Température de fonctionnement |
-20 ~ +70 degrés |
Température de stockage |
－40~＋85 degrés |
|
Puissance optique |
Inférieur ou égal à 500 mW |
Dimension |
27.0L×12.0L×8,2H mm |
Configurations des broches
|
Taper |
Voie optique |
Entraînement électrique |
Capteur d'état |
||||||
|
1×2 |
Broche 1 |
Broche5 |
Broche6 |
Broche10 |
Épingler 2-3 |
Épingler3-4 |
Épingler7-8 |
Épingler 8-9 |
|
|
Verrouillage |
P1-P2 |
-- |
-- |
GND |
V＋ |
Fermer |
Ouvrir |
Ouvrir |
Fermer |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Ouvrir |
Fermer |
Fermer |
Ouvrir |
|
|
Sans verrouillage |
P1-P2 |
-- |
-- |
-- |
-- |
Fermer |
Ouvrir |
Ouvrir |
Fermer |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Ouvrir |
Fermer |
Fermer |
Ouvrir |
|
Dimensions mécaniques (unité : mm)
Voie optique
Informations de commande
|
FSW |
-1X2- |
-Longueur d'onde- |
-Type de commutateur- |
-Tension- |
-Type de fibre- |
-Emballer- |
-Longueur de fibre- |
-Connecteur- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Spécial＝0 |
Verrouillage＝1 Sans verrouillage＝2 MINI Verrouillage＝3 MINI Sans verrouillage＝4 Spécial＝0 |
3V=3 5V=5 Spécial＝0 |
SM28=1 50/125=5 62.5/125=6 Spécial＝0 |
Fibre nue=1 Tube de 900 um=3 Spécial＝0 |
0.25m=1 0.5m=2 1.0m=3 Spécial＝0 |
Aucun=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 LC recto verso=8 Spécial＝0 |
FAQ
1. Qu'est-ce qu'un interrupteur opto-mécanique
R : Un commutateur opto-mécanique, également appelé commutateur électro-optique ou commutateur optique, sert à diriger ou à commuter des signaux optiques entre différents chemins ou canaux de manière sélective. Pour ce faire, il modifie physiquement la position d'un composant optique, comme un miroir ou un prisme, contrôlant ainsi la direction du flux lumineux.
2. Quel est le meilleur commutateur optique ou mécanique ?
R : Le choix entre les commutateurs optiques et mécaniques dépend de plusieurs facteurs, notamment les exigences spécifiques de l'application, les contraintes budgétaires et les caractéristiques de performances souhaitées. Dans les applications où une faible perte d'insertion, une fiabilité élevée et une large bande passante sont essentielles, les commutateurs optiques peuvent constituer le choix préféré. D’un autre côté, si la rentabilité et la simplicité sont plus importantes, les commutateurs mécaniques pourraient constituer une meilleure option.
3. Quels sont les différents types de commutateurs optiques
R : Les commutateurs optiques, également appelés commutateurs opto-mécaniques, sont des dispositifs conçus pour transmettre des signaux et gérer le flux de données grâce à l'utilisation de la lumière. Contrairement aux interrupteurs mécaniques traditionnels qui reposent sur des contacts physiques et des composants métalliques, ces interrupteurs utilisent des faisceaux lumineux pour la détection et la redirection des signaux.
