Caractéristiques du produit
●Prend en charge des débits binaires jusqu'à 25,78 Gbit/s
●Comprend une empreinte SFP+ enfichable à chaud
●Équipé d'un laser DFB 1 310 nm et d'une photodiode PIN, permettant une transmission jusqu'à 10 km sur SMF
●Conforme aux spécifications SFP+ MSA et SFF-8472, avec une prise LC duplex
● Conforme RoHS
●Fonctionne avec une seule alimentation +3,3 V
●Comprend une surveillance de diagnostic numérique en temps réel
●Plage de température du boîtier de fonctionnement : standard de 0 degrés à +70 degrés
Applications
● 25GBASE-LR
Détails du produit

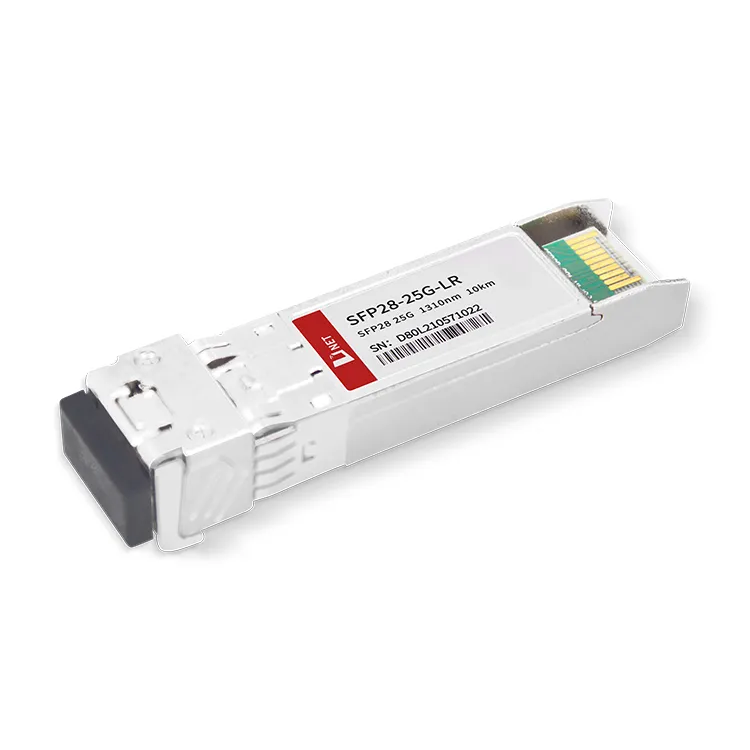

Les émetteurs-récepteurs SFP28 sont des modules hautes performances et économiques capables de prendre en charge un débit de données de 25,78 Gbit/s et de faciliter une distance de transmission de 10 km sur fibre monomode (SMF).
Ces émetteurs-récepteurs comprennent trois composants clés : un émetteur laser DFB, une photodiode PIN intégrée à un préamplificateur trans-impédance (TIA) et une unité de contrôle MCU. Tous les modules respectent les normes de sécurité laser de classe I.
étiquette à chaud: Module émetteur-récepteur SFP28 25G LR 10 KM, Chine Fabricants, fournisseurs, usine de modules émetteur-récepteur SFP28 25G LR 10 KM, SFP28-25G-LRSFP28-DWDM-C21SFP28-25G-SRSFP28-CWDM-1270
Notes maximales absolues
|
Paramètre |
Symbole |
Min. |
Max. |
Unité |
|
Tension d'alimentation |
VCC |
-0.5 |
4 |
V |
|
Température de stockage |
Ts |
-40 |
+85 |
degré |
|
Humidité de fonctionnement |
- |
5 |
85 |
% |
Conditions de fonctionnement recommandées
|
Paramètre |
Symbole |
Min. |
Typique |
Max. |
Unité |
|
Température du boîtier de fonctionnement |
Tc |
0 |
+70 |
degré |
|
|
Tension d'alimentation |
VCC |
3.135 |
3.30 |
3.465 |
V |
|
Courant d'alimentation |
CCI |
400 |
mA |
||
|
Débit de données |
25.78 |
Gbit/s |
Caractéristiques optiques et électriques
|
Paramètre |
Symbole |
Min. |
Typique |
Max. |
Unité |
Remarques |
||
|
Émetteur |
||||||||
|
Longueur d'onde centrale |
λc |
1270 |
1310 |
1350 |
nm |
|||
|
Largeur spectrale (-20 dB) |
Δλ |
1 |
nm |
|||||
|
Taux de suppression en mode latéral |
SMSR |
30 |
- |
dB |
||||
|
Puissance de sortie moyenne |
Pdehors |
-6 |
2 |
dBm |
1 |
|||
|
Taux d'extinction |
urgence |
3.5 |
dB |
|||||
|
Différentiel d'oscillation d'entrée de données |
VDANS |
180 |
850 |
mV |
2 |
|||
|
Impédance différentielle d'entrée |
ZDANS |
90 |
100 |
110 |
Ω |
|||
|
Désactivation d'émission |
Désactiver |
2.0 |
VCC |
V |
||||
|
Activer |
0 |
0.8 |
V |
|||||
|
Défaut d'émission |
Faute |
2.0 |
VCC |
V |
||||
|
Normale |
0 |
0.8 |
V |
|||||
|
Récepteur |
||||||||
|
Longueur d'onde centrale |
λc |
1260 |
1600 |
nm |
||||
|
Sensibilité du récepteur |
-13.3 |
dBm |
3,4 |
|||||
|
Surcharge du récepteur |
2 |
dBm |
3,4 |
|||||
|
LOS Désaffirmation |
LDVD |
-15 |
dBm |
|||||
|
Affirmation de LOS |
LDVA |
-30 |
dBm |
|||||
|
Hystérésis LOS |
0.5 |
dB |
||||||
|
Différentiel d'oscillation de sortie de données |
Vdehors |
300 |
900 |
mV |
5 |
|||
|
LDV |
Haut |
2.0 |
VCC |
V |
||||
|
Faible |
0.8 |
V |
||||||
Remarques :
1. La puissance optique est lancée dans SMF.
2. Entrée PECL, couplée AC en interne et terminée.
3. Mesuré avec une mire PRBS 231-1 à 25,78 Gps, BER inférieur ou égal à 5×10-5.
4. Mesuré avec une mire PRBS 231-1 à 10,3125 Gps, BER inférieur ou égal à 1×10-12.
Les bits 110.3 et 118.3 contrôlent les modes de verrouillage du retimer interne ou CDR, la valeur par défaut est "1".
5. Couplé CA en interne.
|
Bit 110.3 de A2h |
Bit 118.3 de A2h |
Débit de données RX |
Débit de données TX |
Statut du RX CDR |
Statut du CDR TX |
|
Élevé/1 |
Élevé/1 |
24.33G/25.78G |
24.33G/25.78G |
Sélection CDR |
Sélection CDR |
|
Élevé/1 |
Faible/0 |
24.33G/25.78G |
9.95G/10.31G |
Sélection CDR |
Contournement du CDR |
|
Faible/0 |
Élevé/1 |
9.95G/10.31G |
24.33G/25.78G |
Contournement du CDR |
Sélection CDR |
|
Faible/0 |
Faible/0 |
9.95G/10.31G |
9.95G/10.31G |
Contournement du CDR |
Contournement du CDR |
Informations de commande
|
Numéro de pièce |
Description |
|
SFP28-25G-LR |
Émetteur-récepteur SFP28 25 Gbit/s, mode unique, portée de 10 km |
FAQ
1. Pouvez-vous mettre SFP+ dans un port SFP28 ?
R : Oui, mais lorsqu'il est connecté à l'émetteur-récepteur SFP+, ce port ne peut prendre en charge que des vitesses Internet allant jusqu'à 10 Gbit/s.
2. Qu'est-ce que QSFP28 et SFP28 ?
R : Les deux ont des tailles et des normes de protocole différentes. Le module SFP28 est défini comme prenant en charge un taux de transmission de véhicule unique de 25 Go, et le QSFP28 prend en charge quatre canaux de 25 Gbit/s avec un débit de données total de 100 G.
3. Sur quelle vitesse le SFP28 est-il pris en charge ?
R : Le module optique SFP 28 a un taux de transmission de 25 Gbit/s, en utilisant un connecteur LC.
