Description

Paramètres techniques

Service de commutation optique mécanique de D-net

●Assistance de compatibilité :D-NET propose des services de compatibilité pour garantir la compatibilité des modules optiques avec les équipements des principaux fabricants.
●Services personnalisés :D-NET propose des options de personnalisation OEM pour ses produits. Sur demande, les clients peuvent disposer d'étiquettes avec logo coloré adaptées à leurs besoins.
●Délai de livraison standard :3 jours
● Solutions d'expédition étendues :D-NET collabore avec des sociétés de messagerie très réputées telles que SF, FedEx, DHL, UPS et autres pour garantir des services d'expédition fiables.

Caractéristiques

● Perte minimale lors de l'insertion
● Qualité du signal stable
● Commutation rapide
● Large couverture de longueur d'onde
● Économe en énergie
● Conception durable et compacte

Applications

● Test et surveillance du réseau
● Redondance du réseau fibre optique
● Routage du signal optique

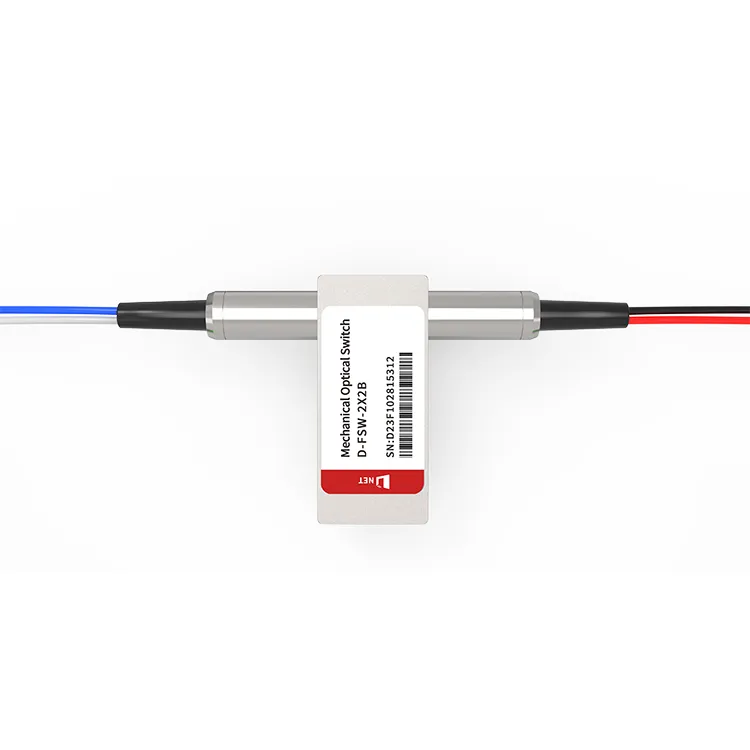

étiquette à chaud: Commutateur optique mécanique 2X2 OPTO, Chine Fabricants, fournisseurs, usine de commutateurs optiques mécaniques 2X2 OPTO, Interrupteur optique mécanique Interrupteur optique mécanique

Caractéristiques

Longueur d'onde de fonctionnement	1260 ~ 1620 nm (SM) 850 nm (mm)	Perte d'insertion	Inférieur ou égal à 1.0dB
Perte dépendante de la longueur d'onde	Inférieur ou égal à 0,25 dB	Perte dépendante de la polarisation	Inférieur ou égal à 0,05 dB
Perte dépendante de la température	Inférieur ou égal à 0,20 dB	Perte de retour	SM Supérieur ou égal à 50dB MM Supérieur ou égal à 30dB
Diaphonie	SM Supérieur ou égal à 55dB MM Supérieur ou égal à 35dB	Heure de commutation	Inférieur ou égal à 8 ms
Répétabilité	Inférieur ou égal à ±0,02 dB	Durabilité	Supérieur ou égal à 10⁷fois
Tension de fonctionnement	3 ou 5V	Type de commutateur	Sans verrouillage/verrouillage
Température de fonctionnement	-20 ~ +70 degrés	Température de stockage	－40~＋85 degrés
Puissance optique	Inférieur ou égal à 500 mW	Dimension	27.0L×12.0L×8,2H mm

Configurations des broches

Taper	Voie optique	Entraînement électrique				Capteur d'état
2×2B	Voie optique	Broche 1	Broche 5	Broche 6	Broche 10	Épingler 2-3	Épingler 3-4	Épingler 7-8	Épingler 8-9
Verrouillage	P1-P3	--	--	GND	V＋	Fermer	Ouvrir	Ouvrir	Fermer
Verrouillage	P1-P4,P2-P3	V＋	GND	--	--	Ouvrir	Fermer	Fermer	Ouvrir
Sans verrouillage	P1-P3	--	--	--	--	Fermer	Ouvrir	Ouvrir	Fermer
Sans verrouillage	P1-P4,P2-P3	V＋	--	--	GND	Ouvrir	Fermer	Fermer	Ouvrir

Dimensions mécaniques (unité : mm)

Voie optique

Informations de commande

FSW

-2X2B-

-Longueur d'onde-

-Type de commutateur-

-Tension-

-Type de fibre-

-Emballer-

-Longueur de fibre-

-Connecteur-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Spécial＝0

Verrouillage＝1

Sans verrouillage＝2

MINI Verrouillage＝3

MINI Sans verrouillage＝4

Spécial＝0

3V=3

5V=5

Spécial＝0

SM28=1

50/125=5

62.5/125=6

Spécial＝0

Fibre nue=1

Tube de 900 um=3

Spécial＝0

0.25m=1

0.5m=2

1.0m=3

Spécial＝0

Aucun=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

LC recto verso=8

Spécial＝0

FAQ

1. Qu'est-ce qu'un commutateur de dérivation optique ?
R : Un commutateur de contournement optique, également appelé module ou unité de contournement optique, constitue un dispositif crucial au sein des réseaux optiques. En cas de panne ou de panne de courant, il redirige le trafic réseau pour maintenir une connectivité ininterrompue. Cet appareil intègre un mécanisme de sécurité qui contourne automatiquement tout composant réseau défaillant.

2. Qu'est-ce que le contournement optique ?
R : Dans les applications critiques où la disponibilité et la fiabilité du réseau sont primordiales, la capacité de contournement d'un commutateur de contournement optique est indispensable. En redirigeant rapidement le trafic en cas de panne, il minimise les interruptions de service, protège contre la perte de données et garantit la continuité des services essentiels.

3. Comment fonctionne le commutateur mécanique optique
R : Un commutateur mécanique optique utilise des fibres ou des miroirs mobiles pour rediriger les signaux lumineux. Il les déplace physiquement pour établir ou rompre des connexions. En mode "bypass", il connecte directement deux ports. En mode « sans contournement », il redirige les signaux vers un autre chemin, comme un autre itinéraire réseau ou un autre dispositif de diagnostic.
