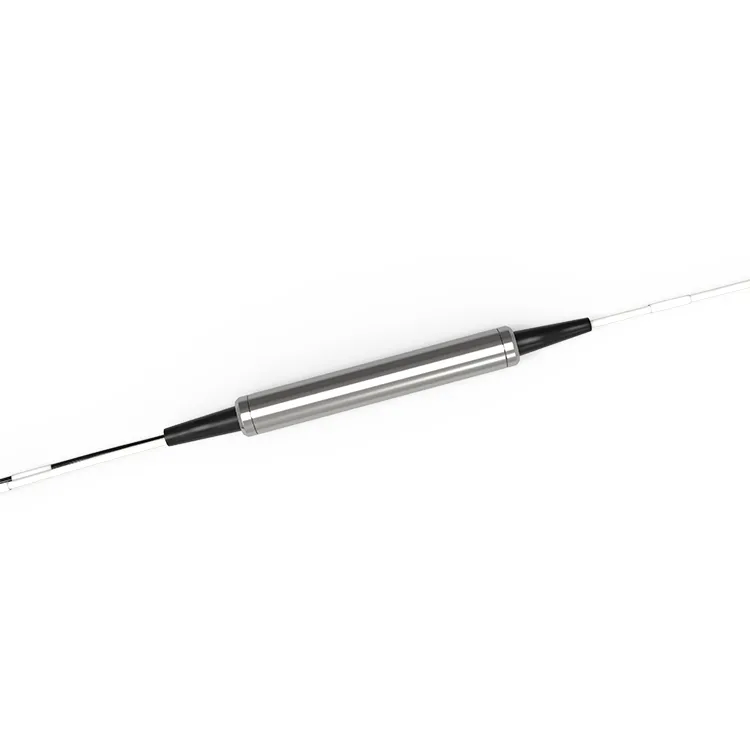

Composant FWDM du filtre OTDR 1625 nm

Composant OTDR FWDM 1625 de D-NET, utilisant la technologie TFF (Thin Film Filter), faible perte d'insertion, avec une excellente fiabilité et stabilité. Les filtres OTDR 1625 conviennent au système de surveillance de lignes de câbles à fibres optiques, OTDR.

Envoyez demande

Description

Paramètres techniques

Description du produit

OTDR (Optical Time Domain Reflectometer) est une technologie utilisée pour détecter la réflexion et la perte du signal dans les liaisons de communication par fibre optique. Le FWDM OTDR 1625 nm est un composant de filtre utilisé pour filtrer les signaux optiques de longueur d'onde non 1625 nm, adapté à la technologie FWDM, qui est une technologie qui peut transmettre des signaux optiques à plusieurs longueurs d'onde dans une seule fibre. En utilisant le composant OTDR FWDM 1625, nous pouvons filtrer les signaux d'autres longueurs d'onde pendant les tests et nous concentrer uniquement sur les signaux de la longueur d'onde cible, améliorant ainsi l'exactitude et la précision des mesures.

Applications

● Amplificateurs optiques
● Télévision par câble
● OTDR

étiquette à chaud: Composant FWDM du filtre OTDR 1625nm, Chine Fabricants, fournisseurs, composants du filtre OTDR 1625nm FWDM, Photodides d'avalanche, lentilles focales fixes, Composants optiques pour chitosane optique, phototransistors, Photodides à épingler, lentilles grand angle

Spécifications du produit

Longueur d'onde	TX1625 RX1310/1490/1550nm	Technologie	TFF (filtre à couche mince)
Bande passante	1600 ~ 1670 nm	Réflexion	1260~1580
Ondulation de la bande passante	Inférieur ou égal à 0,30 dB	IL @ Bande passante	Inférieur ou égal à 0,60 dB
Ondulation de la bande de réflexion	Inférieur ou égal à 0,20 dB	IL @ Réflexion	Inférieur ou égal à 0,40 dB
Isolation de la transmission (canal ajusté)	Supérieur ou égal à 30dB	Isolation de la transmission (canal non ajusté)	Supérieur ou égal à 50dB
Isolation par réflexion	Supérieur ou égal à 15dB	Perte dépendante de la polarisation	Inférieur ou égal à 0,1 dB
Dispersion du mode de polarisation	Inférieur ou égal à 0,2 ps	Stabilité thermique	Inférieur ou égal à 0.005N
Directivité	Supérieur ou égal à 50dB	Perte de retour	Supérieur ou égal à 45dB
Gestion de la puissance optique	Inférieur ou égal à 500 mW	Température	Fonctionnant -40 à 85 degrés Stockage -40 à 85 degrés
Type de fibre	SMF-28e	Dimension du colis	Acier ∮5,5 x L34mm ABS 90 * 20 * 10nm

Note.
1) Toutes les spécifications sont basées sur des appareils sans connecteurs et garanties en termes de longueur d'onde, de polarisation et de température.
2) Les valeurs de PMD et de dispersion chromatique sont garanties par la conception.
3) Les spécifications sont sujettes à changement sans préavis

Informations de commande

FW	- Emballer	-Type de connecteur	U/A	-1625	-Type de fibre	-Longueur de la fibre
	S : Acier	0 : Aucun connecteur	U : CUP		9 : 0 Fibre de 0,9 mm	005: 0.5+/-0.1m
	B : BOÎTE ABS	1 : LC	R : APC		20 : 2,0 mm	01: 1.0+/-0.1m
	Autres	2 : SC			30 : 2,0 mm	autres
		3 : FC			Autres
		4 : Autres

FAQ

Q : Quelle est la fonction d'un FWDM OTDR 1625 nm ?

R : La fonction d'un filtre OTDR 1625 est de permettre la transmission de plusieurs signaux optiques via un seul câble à fibre optique, augmentant ainsi l'efficacité et la vitesse de transmission des données dans un réseau.

Q : Qu'est-ce qu'un OTDR et comment fonctionne-t-il ?

R : Un OTDR (Optical Time Domain Reflectometer) est un appareil qui utilise des impulsions optiques pour mesurer les caractéristiques de longueur, d'atténuation et de perte d'un câble à fibre optique. Il envoie une impulsion laser de grande puissance dans la fibre, puis mesure la lumière réfléchie pour déterminer l'état du câble.
