Description

Paramètres techniques

Caractéristiques

● Package SFP enfichable à chaud
● Connecteur LC duplex
● Grille ITU 10 GHz, bande C
● Alimentation :+3,3 V
● Coque métallique, pour réduire les interférences électromagnétiques
● Consommation d'énergie<1.5W
● Plage de température : 0~ 70 degrés

Détails du produit

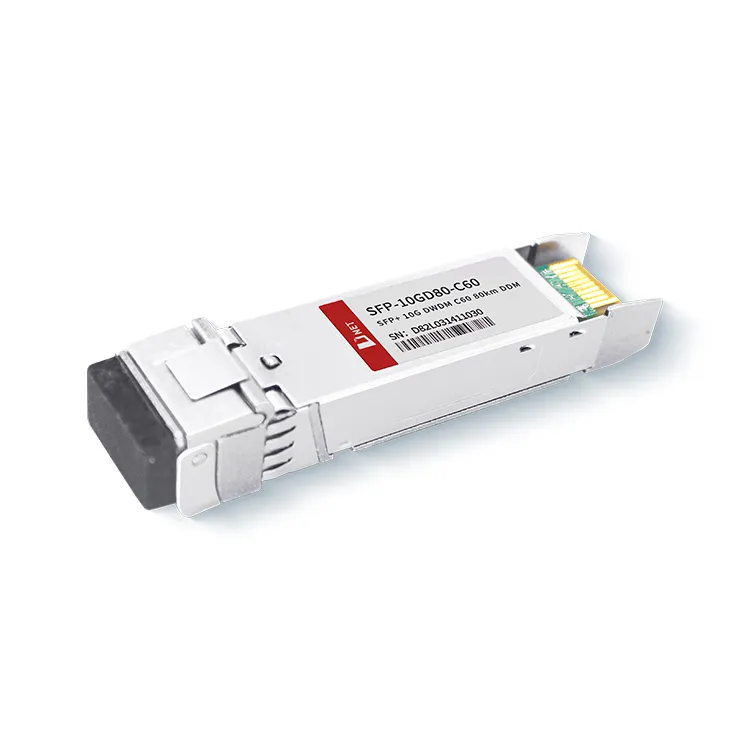

L'émetteur-récepteur optique 10G DWDM 80KM C60 de D-net prend en charge des débits binaires allant de 9,95 à 11,3 Gb/s. En utilisant la technologie DWDM, cet émetteur-récepteur permet la transmission simultanée de plusieurs longueurs d'onde sur une seule fibre optique, améliorant ainsi la capacité du réseau et optimisant l'utilisation de la bande passante. La désignation C60 signifie que le module fonctionne dans la plage de longueurs d'onde de la bande C. Les émetteurs-récepteurs SFP+ DWDM 80KM C60 sont couramment déployés dans les réseaux Ethernet 10GBASE-ZR/ZW, Sonet OC-192/SDH, Fibre Channel 10G et DWDM.

étiquette à chaud: SFP+10G DWDM C60 80km, Chine SFP+10G DWDM C60 80km fabricants, fournisseurs, usine, SFP-10G-DWDM-C21-80, SFP-10G-DWDM-C21-40, SFP-10G-DWDM-C60-80, SFP-10G-DWDM-C60-40

Notes maximales absolues

Paramètre	Symbole	Min..	Typique	Max..	Unité
Température de stockage	T_S	-40		+85	degré
Température de fonctionnement du boîtier	T_A	0		70	degré
Tension d'alimentation maximale	VCC	-0.5		4	V
Humidité relative	RH	0		85	%

Caractéristiques électriques

(TOP = 0 à 70degré, VCC=3.135 à 3,465 Volts)

Paramètre	Symbole	Min..	Typique	Max..	Unité	Note
Tension d'alimentation	VCC	3.135		3.465	V
Courant d'alimentation	CCI			450	mA
Consommation d'énergie	P			1.5	W
Section émetteur
Impédance différentielle d'entrée	R_dans		100		Ω	1
Tolérance de tension CC asymétrique d'entrée Tx (Réf. VeeT)	V	-0.3		4	V
Variation de tension d'entrée différentielle	Vin,pp	180		700	mV	2
Tension de désactivation de transmission	V_D	2		VCC	V	3
Tension d'activation de transmission	V_FR	Vé		Vé+0.8	V
Section Récepteur
Tolérance de tension de sortie asymétrique	V	-0.3		4	V
Tension différentielle de sortie Rx	Vo	300		850	mV
Temps de montée et de descente de la sortie Rx	Tr/Tf	30			ps	4
Défaut LOS	V_{Défaut LOS}	2		VCC_HÔTE	V	5
LDV normale	V_{Norme LOS}	Vé		Vé+0.8	V	5

Paramètres optiques

(TOP = 0 à 70degré, VCC=3.135 à 3,465 Volts)

Paramètre	Symbole	Min..	Typique	Max..	Unité	Note
Section émetteur
Longueur d'onde optique-fin de vie	λ	X-100	X	X+100	pm
Longueur d'onde optique-début de la vie	λ	X-25	X	X+25	pm
Puissance optique moyenne	Pavé	0		+5	dBm	1
Laser hors tension	Poff			-30	dBm
Taux d'extinction	urgence	8.2			dB
Pénalité de dispersion de l'émetteur	TDP			3.0	dB	2
Bruit d'intensité relative	Rin			-128	dB/Hz	3
Tolérance de perte de réflexion optique		20			dB
Section Récepteur
Longueur d'onde centrale	λr	1480		1565	nm
L'affirmation	LDV_A	-40		-	dBm
Los Desserts	LDV_D			-24	dBm
L'hystérésis	LDV_H	0.5			dB
Surcharge	Assis	-7			dBm	5
Réflexion du récepteur	Rx			-12	dB

Informations de commande

Numéro de pièce	Description
SFP-10GD80-C60	Émetteur-récepteur 10G DWDM 80KM C60 enfichable à chaud, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, mode unique

FAQ

1. Qu'est-ce que DWDM SFP ?
R : Le module optique DWDM SFP appartient à une sorte de module optique WDM. L'émetteur-récepteur SFP+ DWDM 80KM C60 adopte la technologie DWDM, qui utilise différentes longueurs d'onde pour réutiliser plusieurs signaux optiques dans une fibre optique pour transmettre des données.

2. Quel SFP est requis pour une connexion longue distance ?
R : Les SFP monomode standard peuvent transmettre jusqu'à 10 km, tandis que les SFP monomode étendus peuvent transmettre jusqu'à 80 km. Pour des distances plus courtes et une option moins chère, les SFP multimodes sont une excellente solution. Un SFP multimode standard peut transmettre jusqu'à 500 m, tandis qu'un SFP multimode étendu, jusqu'à 2 km.
