Caractéristiques
● Grille ITU 10 GHz, bande C
● Transmetteur DWDM EML, photo-détecteur APD
● Distance de transmission de connexion SMF jusqu'à 80 km
● Avec une interface de surveillance de diagnostic numérique conforme SFF 8472
● Consommation d'énergie<1.5W
● Conforme RoHS
Applications
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● Canal fibre 10G
● Réseaux DWDM
Détails du produit

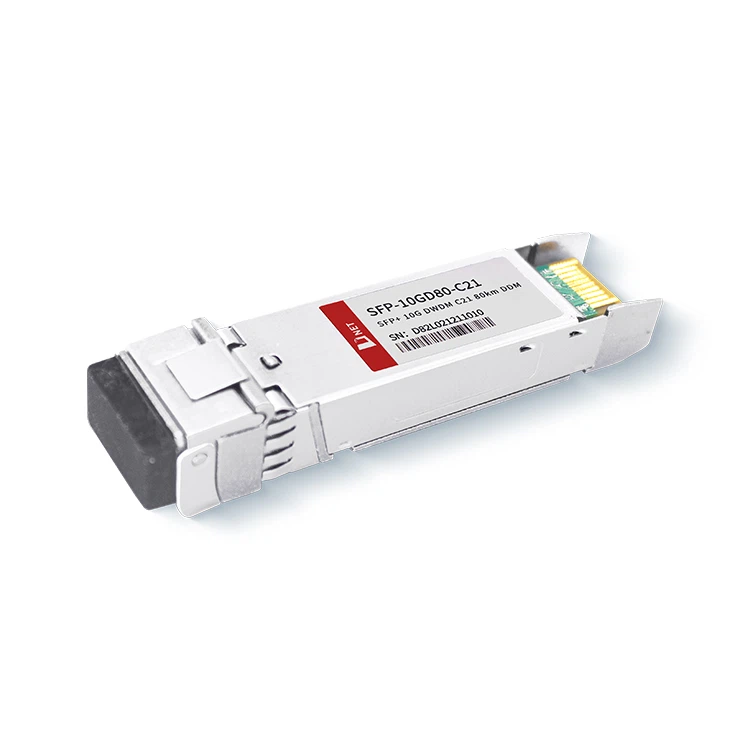

Le SFP-10GD80-C21 est conçu pour les applications de communication optique série à 10 Gbit/s, où il convertit un flux de données électriques série à 10 Gbit/s en un signal de sortie optique correspondant à 10 Gbit/s, et vice versa. reconvertir un signal d'entrée optique de 10 Gb/s en un flux de données électriques série de 10 Gb/s. Il utilise un émetteur DWDM EML (Electro-Absorption Modulated Laser) et un photo-détecteur APD (Avalanche Photo-Diode). L'utilisation d'une coque métallique minimise les interférences électromagnétiques et le produit est conforme aux normes RoHS.
étiquette à chaud: SFP+10G DWDM C21 80km, Chine SFP+10G DWDM C21 80km fabricants, fournisseurs, usine, SFP-10G-DWDM-C21-40, SFP-10G-DWDM-C21-80, SFP-10G-DWDM-C60-40, SFP-10G-DWDM-C60-80
Notes maximales absolues
|
Paramètre |
Symbole |
Min.. |
Typique |
Max.. |
Unité |
|
Température de stockage |
TS |
-40 |
+85 |
degré |
|
|
Température de fonctionnement du boîtier |
TA |
0 |
70 |
degré |
|
|
Tension d'alimentation maximale |
VCC |
-0.5 |
4 |
V |
|
|
Humidité relative |
RH |
0 |
85 |
% |
Caractéristiques électriques
(TOP = 0 à 70degré, VCC=3.135 à 3,465 Volts)
|
Paramètre |
Symbole |
Min.. |
Typique |
Max.. |
Unité |
Note |
|
Tension d'alimentation |
VCC |
3.135 |
3.465 |
V |
||
|
Courant d'alimentation |
CCI |
450 |
maman |
|||
|
Consommation d'énergie |
P |
1.5 |
W |
|||
|
Section émetteur |
||||||
|
Impédance différentielle d'entrée |
Rdans |
100 |
Ω |
1 |
||
|
Tolérance de tension CC asymétrique d'entrée Tx (Réf. VeeT) |
V |
-0.3 |
4 |
V |
||
|
Variation de tension d'entrée différentielle |
Vin,pp |
180 |
700 |
Mv |
2 |
|
|
Tension de désactivation de transmission |
VD |
2 |
VCC |
V |
3 |
|
|
Tension d'activation de transmission |
VFR |
Vé |
Vé+0.8 |
V |
||
|
Section Récepteur |
||||||
|
Tolérance de tension de sortie asymétrique |
V |
-0.3 |
4 |
V |
||
|
Tension différentielle de sortie Rx |
Vo |
300 |
850 |
Mv |
||
|
Temps de montée et de descente de la sortie Rx |
Tr/Tf |
30 |
Ps |
4 |
||
|
Défaut LOS |
VDéfaut LOS |
2 |
VCCHÔTE |
V |
5 |
|
|
LDV normale |
VNorme LOS |
Vé |
Vé+0.8 |
V |
5 |
|
Note
1. Connecté directement aux broches d'entrée de données TX. Couplage CA des broches au circuit intégré du pilote laser.
2. 20%-80%
3. Dans une terminaison différentielle de 100 ohms.
4. LOS est une sortie à collecteur ouvert. Doit être relevé avec 4,7k – 10kΩ sur la carte hôte. Le fonctionnement normal est le 0 logique ; la perte de signal est logique 1. La tension de rappel maximale est de 5,5 V.
Paramètres optiques
(TOP = 0 à 70degré, VCC=3.135 à 3,465 Volts)
|
Paramètre |
Symbole |
Min.. |
Typique |
Max.. |
Unité |
Note |
|
Section émetteur |
||||||
|
Longueur d'onde optique-fin de vie |
λ |
X-100 |
X |
X+100 |
Pm |
|
|
Longueur d'onde optique-début de la vie |
λ |
X-25 |
X |
X+25 |
Pm |
|
|
Puissance optique moyenne |
Pavé |
0 |
+5 |
Dbm |
1 |
|
|
Laser hors tension |
Poff |
-30 |
Dbm |
|||
|
Taux d'extinction |
urgence |
8.2 |
Db |
|||
|
Pénalité de dispersion de l'émetteur |
TDP |
3.0 |
Db |
2 |
||
|
Bruit d'intensité relative |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolérance de perte de réflexion optique |
20 |
Db |
||||
|
Section Récepteur |
||||||
|
Longueur d'onde centrale |
λr |
1480 |
1565 |
nm |
||
|
L'affirmation |
LDVA |
-40 |
- |
Dbm |
||
|
Los Desserts |
LDVD |
-24 |
Dbm |
|||
|
L'hystérésis |
LDVH |
0.5 |
Db |
|||
|
Surcharge |
Assis |
-7 |
Dbm |
5 |
||
|
Réflexion du récepteur |
Rx |
-12 |
Db |
|||
Note
1. Réflexion de 12 dB.
2. Conditions des tests de récepteur sous contrainte selon IEEE802.3ae. Les tests CSRS nécessitent que la carte hôte soit conforme à SFF-8431.
3. Surcharge du récepteur spécifiée dans OMA et dans les pires conditions de contrainte globales.
Informations de commande
|
Numéro de pièce |
Description |
|
SFP-10GD80-C21 |
Émetteur-récepteur DWDM SFP+ 10 Gb/s 80 km enfichable à chaud, Duplex LC, +3,3 V, 100 GHz, DWDM EML&APD, mode unique |
FAQ
1. Qu'est-ce que 10G dwdm 80km ?
R : 10G DWDM 80km fait référence à un type de technologie de communication optique qui permet la transmission de données à un débit de 10G sur une distance de 80km en utilisant DWDM. Le DWDM est une technique qui permet à plusieurs signaux optiques, chacun transportés sur une longueur d'onde différente, d'être combinés et transmis sur une seule fibre optique. Cela permet une utilisation efficace de la bande passante disponible et augmente la capacité du réseau à fibre optique.
2. Quelle est la différence entre CWDM et DWDM SFP ?
R : La plage de longueurs d'onde du CWDM SFP est de 1270-1610 nm. La distance de transmission maximale est de 120 km. Cependant, le DWDM SFP a une longueur d'onde maximale de 1 620 nm et une distance de transmission maximale de 200 km.
