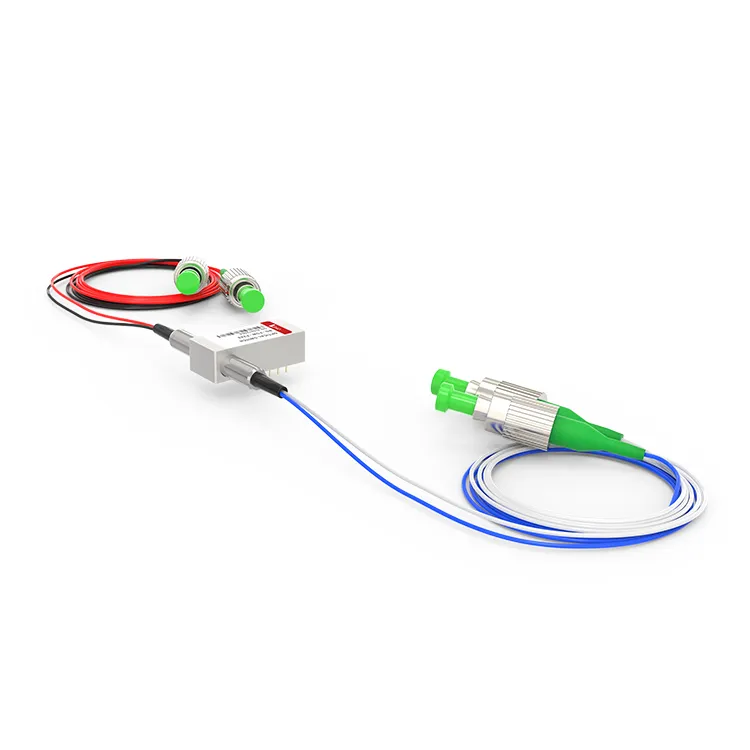

Commutateur optique mécanique F2X2 OPTO

Commutateur optique mécanique F2X2 OPTO
Le commutateur optique mécanique F2X2 est un dispositif de commutation optique mécanique complet avec deux ports d'entrée et deux ports de sortie. Il adopte la structure mécanique pour réaliser la commutation de routage du signal optique et commute le signal optique d'un port d'entrée à un autre port de sortie par opération mécanique.

Envoyez demande

Description

Paramètres techniques

Détails du produit

Le commutateur opto-mécanique F2X2 fonctionne en dirigeant ou en bloquant le signal optique d'entrée pour connecter le canal optique à la fibre optique de sortie. La version à verrouillage maintient le chemin optique sélectionné même après la suppression du signal de commande, tandis que la version non verrouillée est par défaut en position marche ou arrêt en cas de coupure de courant. Le commutateur optique mécanique F2X2 présente une perte d'insertion inférieure à 1,0dB et un temps de réponse rapide, permettant la commutation de signaux optiques au niveau de la nanoseconde, répondant ainsi aux exigences de transmission à grande vitesse.

étiquette à chaud: commutateur optique mécanique opto-mécanique f2x2, fabricants, fournisseurs, usine de commutateurs optiques opto-mécaniques Chine f2x2, Interrupteur optique mécanique

Spécifications du produit

Longueur d'onde de fonctionnement	1240 ~ 1680 nm (SM)	Perte d'insertion	Inférieur ou égal à 1.0dB
Perte dépendante de la longueur d'onde	Inférieur ou égal à 0,25 dB	Perte dépendante de la polarisation	Inférieur ou égal à 0,05 dB
Perte dépendante de la température	Inférieur ou égal à 0,20 dB	Perte de retour	SM Supérieur ou égal à 55dB
Diaphonie	SM Supérieur ou égal à 70dB	Heure de commutation	Inférieur ou égal à 8 ms
Répétabilité	Inférieur ou égal à ±0,02 dB	Durabilité	Supérieur ou égal à 10⁷fois
Tension de fonctionnement	3 ou 5V	Type de commutateur	Sans verrouillage/verrouillage
Température de fonctionnement	-20 ~ +70 degrés	Température de stockage	－40~＋85 degrés
Puissance optique	Inférieur ou égal à 500 mW	Dimension	27.0L×12,5L×8,4H mm

Configurations des broches

Taper	Voie optique	Entraînement électrique				Capteur d'état
F2×2	Voie optique	Broche 1	Broche 5	Broche 6	Broche 10	Épingler 2-3	Épingler 3-4	Épingler 7-8	Épingler 8-9
Verrouillage	P1-P4,P2-P3	--	--	GND	V＋	Fermer	Ouvrir	Ouvrir	Fermer
Verrouillage	P1-P3,P2-P4	V＋	GND	--	--	Ouvrir	Fermer	Fermer	Ouvrir
Sans verrouillage	P1-P4,P2-P3	--	--	--	--	Fermer	Ouvrir	Ouvrir	Fermer
Sans verrouillage	P1-P3,P2-P4	V＋	--	--	GND	Ouvrir	Fermer	Fermer	Ouvrir

Dimensions mécaniques (unité : mm)

Voie optique

Informations de commande

RD-FSW

-F2X2-

-Longueur d'onde-

-Type de commutateur-

-Tension-

-Type de fibre-

-Emballer-

-Longueur de fibre-

-Connecteur-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Spécial＝0

Verrouillage＝1

Sans verrouillage＝2

MINI Verrouillage＝3

MINI Sans verrouillage＝4

Spécial＝0

3V=3

5V=5

Spécial＝0

SM28=1

50/125=5

62.5/125=6

Spécial＝0

Fibre nue=1

Tube de 900 um=3

Spécial＝0

0.25m=1

0.5m=2

1.0m=3

Spécial＝0

Aucun=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

LC recto verso=8

Spécial＝0

FAQ

Q : Le commutateur optique mécanique F2X2 prend-il en charge la télécommande ?

R : Oui, de nombreux commutateurs opto-mécaniques F2x2 offrent des capacités de contrôle à distance, permettant des opérations de commutation à distance et une surveillance de l'état via une interface de contrôle ou de communication.

Q : À quelle vitesse le commutateur opto-mécanique F2x2 ?

R : Le commutateur optique mécanique F2X2 possède un temps de réponse rapide et est capable de changer de chemin optique en quelques nanosecondes.
